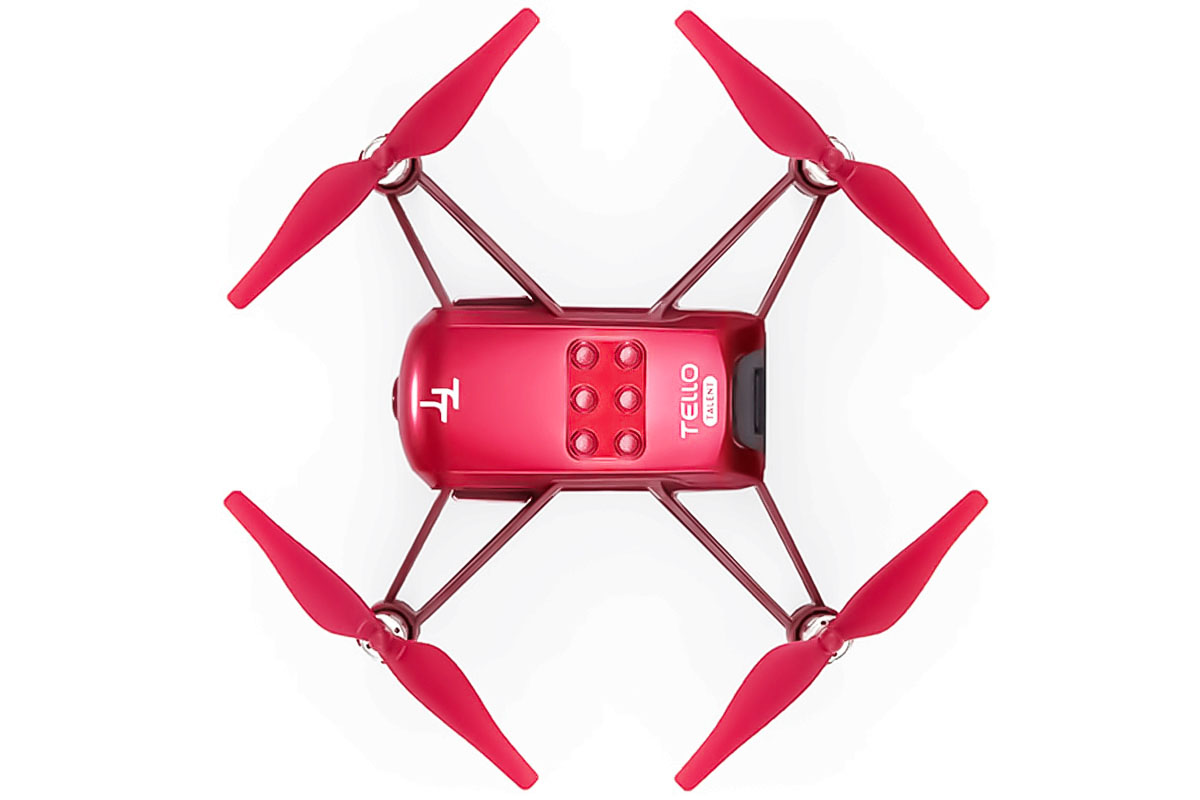

Квадрокоптер DJI Robomaster TT

DJI Robomaster TT (Tello Talent) — новейший дрон для образовательных учреждений на базе успешного Ryze Tello. Собран на базе чипа ESP32 с открытым кодом, предназначен для обучения детей и взрослых программированию. Сетодиодная панель 8x8 позволяет выводить простые изображения и анимацию. Дрон имеет 14-пиновый разъём с шагом 2,54 с поддержкой интерфейсов I2C, SPI, UART и GPIO. Подходит для безопасных учебных полётов в поещении.

иконка
Встроенное оборудование с открытым исходным кодом ESP32
иконка
Двухчастотная связь более стабильна
иконка
Реализация многофункциональных приложений
иконка
Полётное время 8 минут
иконка
Рой дронов
иконка
Открытый SDK
иконка
Инфракрасный датчик расстояния
иконка
Поддержка IDE Arduino и MicroPython
Фирменная гарантия: 1 год
Гарантия на аксессуары: 6 месяцев

DJI стремится снизить порог вхождения в изучение робототехники и искусственного интеллекта. RoboMaster TT призван развить у школьников и студентов любознательность и уверенность в себе на начальном этапе изучения инновационных технологий. Дрон создан на базе успешного Tello EDU и использует чип с открытым кодом. Благодаря широким возможностям расширения программного и аппаратного обеспечения, реализуется технология одновременного управления несколькими дронами (рой дронов), а также возможность разработки собственных программ с функциями искусственного интеллекта.


Ключевые особенности

  • Для обучения программированию
  • На базе чипа ESP32 с открытым кодом
  • Светодиодная матрица 8x8
  • Инфракрасные датчик ToF
  • Стабильный сигнал в двух диапазонах
  • Функция «рой дронов»
  • 14pin разъём с шагом 2.54
  • Поддержка интерфейсов I2C, SPI, UART, GPIO
  • Возможность разработки собственных приложений
  • Среда программирования Python и Arduino

Улучшенные характеристики для обучения

RoboMaster TT выполнен в компактном и лёгком корпусе, он обладает высокими лётными характеристиками и превосходной стабильностью, благодаря лучшему в классе алгоритму управления полётом от DJI. Вес дрона — всего 89 граммов. Форм-фактор определят высокий уровень безопасности при тренировках в помещении. На квадрокоптере установлена 5-мегапиксельная камера и эффективная система передачи изображения. Время полёта может достигать 13 минут без дополнительных аксессуаров, либо 8 минут — при их использовании.
Улучшенные характеристики для обучения

Используйте открытый исходный код для программирования

Tello Talent – летающая робототехническая система с открытым исходным кодом. Встроенный контроллер на базе чипа ESP32 с открытым исходным кодом имеет возможность использовать языки программирования Arduino и Micro Python. Поддерживает IDE Arduino, Micro Python и несколько методов автономного программирования для студентов и преподавателей. Платформа позволяет студентам наглядно изучать программирование микроконтроллеров и разрабатывать различные приложения для летающих роботов.

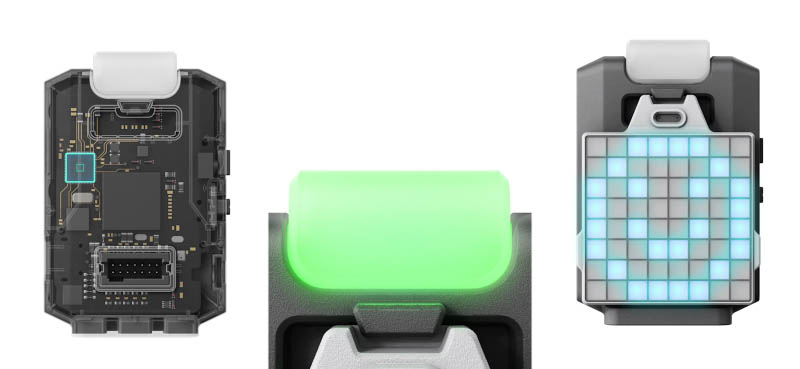

Встроенный индикатор для лучшего восприятия

Настраиваемый световой индикатор на базе RGB светодиодов имеет возможность управление цветом и частотой мигания света, программируется при помощи IDE Python, Arduino и т. д. Визуальные эффекты стали более интуитивными и понятными.
Встроенный индикатор для лучшего восприятия

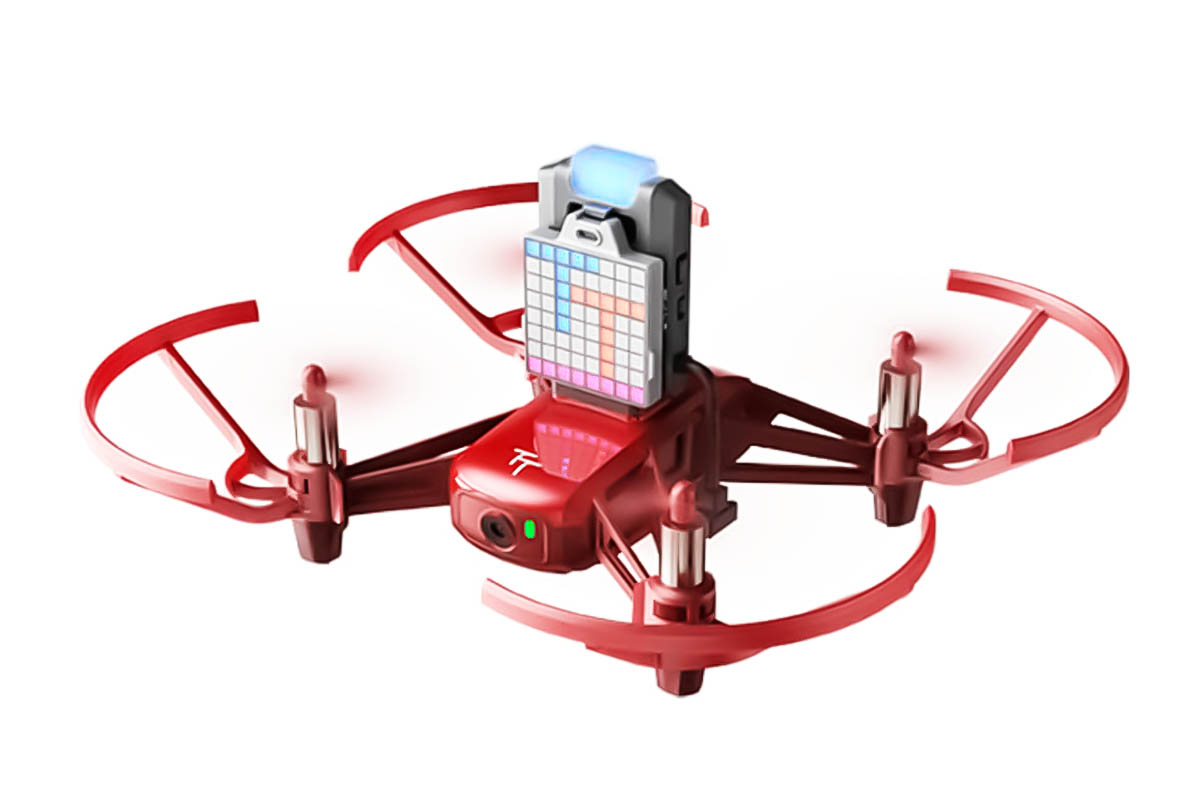

Светодиодная матрица 8x8: больше творчества

Установлен программируемый экран с точечной матрицей. Экран оснащён красными и синими двухцветными светодиодами, размер матрицы 8×8. При помощи среды программирования Python, Arduino и других методов программирования можно задавать различные простые шаблоны анимации, визуализации изображений и т. д. Эта функция предоставляет больше возможностей для взаимодействия человека с компьютером!

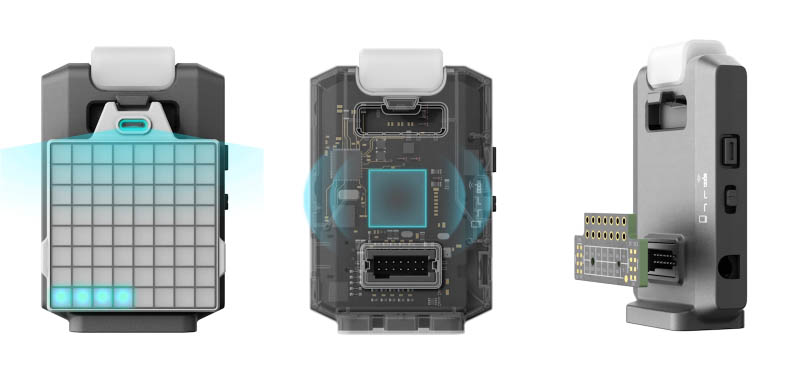

Измерение расстояния и предотвращение столкновений, интеллектуальное восприятие препятствий

В дрон встроен ToF-датчик инфракрасного диапазона. Интегрированный точечный датчик ToF позволяет обнаружить препятствия, максимальное расстояние измерения может достигать 1,2 метра. Подходит для разработки приложений с замерми дальности в различных сценариях обучения, может помочь реализовать сценарий восприятия окружающей среды, а также интеллектуальное предотвращение столкновений с препятствиями.
Измерение расстояния и предотвращение столкновений, интеллектуальное восприятие препятствий

Надёжная двухдиапазонная связь

Обновлённый WiFi-модуль поддерживает двухдиапазонную связь 2,4 / 5,8 ГГц, что значительно улучшает стабильность соединения с дроном, повышает адаптивность к окружающей среде и даёт возможность успешно управлять дроном в местах с загрязнённым эфиром от множества Wi-Fi роутеров. В условиях учебного класса это позволяет одновременно задействовать больше квадрокоптер и эффективно повысить безопасность при одновременных запусках нескольких летательных аппаратов.

Расширьте возможности

Дрон имеет интерфейс для подключения различного переферийного оборудования (разъём 2*7 с шагом 2,54 мм), поддерживает интерфейсы I2C, SPI, UART, GPIO и обеспечивает питание на выходе 5 В / 3,3 В. Это позволяет использовать широкий диапазон датчиков и устройств для максимально эффективного обучения.
Расширьте возможности

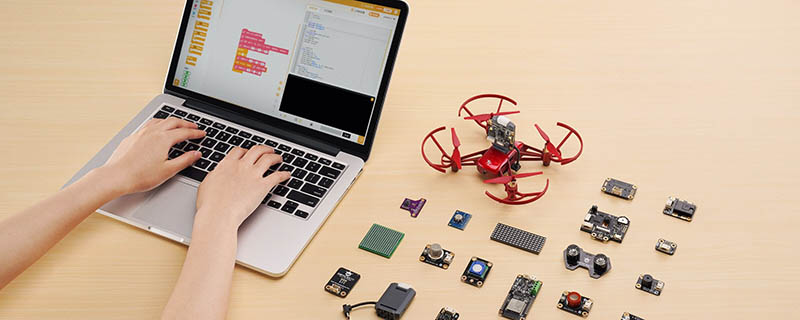

Будущее уже наступило

Использование высокоинтегрированного набора дополнительных датчиков с поддержкой открытого исходного кода позволяет реализовать самые разнообразные функции искусственного интеллекта. Кроме того, с помощью нового SDK стали доступны инновационные технологии, такие как машинное зрение и Deep Learning. Данные наборы могут использоваться в классах начальных и средних школ. Сегодня искусственный интеллект — это неотъемлемая часть наших будней.
Будущее уже наступило

Поддержка внешних датчиков сторонних производителей

Встроенный модуль датчиков может обеспечивать питание устройств сторонних производителей. RoboMaster TT поддерживает официальный DJI SDK, который даёт доступ к интерфейсам I2C, SPI, UART, GPIO. Независимо от того, учитель вы или ученик, вы сможете с лёгкостью расширить ассортимент датчиков и написать свои программы искусственного интеллекта.

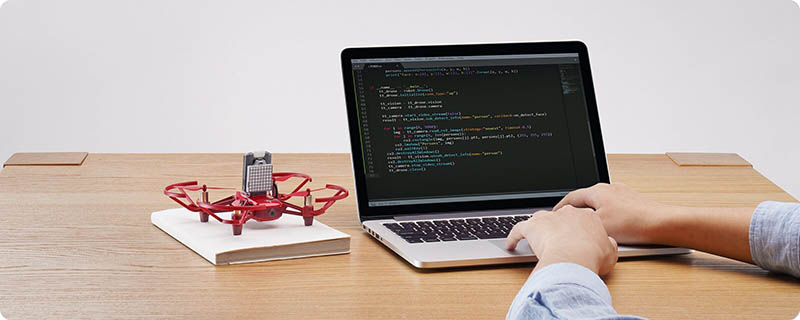

RoboMaster SDK, разработанный на основе Python 3.0

Набор разработчика RoboMaster SDK поддерживает наиболее простой и доступный язык программирования Python 3.0. Вы сможете написать собственные программы для управления дронами. Также SDK можно применять для создания приложений, реализации взаимодействия между RoboMaster TT и RoboMaster EP и разработки алгоритмов искусственного интеллекта. Откройте для себя полную свободу творчества!
RoboMaster SDK, разработанный на основе Python 3.0

Варианты применения

Добавьте различные датчики сторонних производителей, чтобы сделать RoboMaster TT ещё более универсальным, и вы сможете настраивать различные творческие игровые процессы.

Восприятие окружающей среды

С помощью инфракрасного датчика для сбора данных о препятствиях, можно считывать информацию об окружающей среде и строить карты помещений. Узнайте на практических примерах о технологиях навигации в помещении для роботов и об автоматическом предотвращении столкновений.

Распознавание лиц и автоматическое сопровождение

При получении видеопотока реализованы механизмы распознавания и отслеживание лиц. Вы можете получить новые знания в области искусственного интеллекта по таким направлениям, как машинное зрение, глубокое обучение и нейронные сети.

Распознавание жестов

Используйте датчики распознавания жестов, чтобы запрограммировать функции и действия и ​​управление дроном для выполнения соответствующих действий. Данные, получаемые от датчика, используются для реализации взаимодействия человека с компьютером.

Управление ладонью

При помощи специального датчика установления взаимосвязи между положением ладони и движениями дрона, благодаря чему реализуется непосредственное управление наклонами ладони и жестами (требуется отдельный датчик).

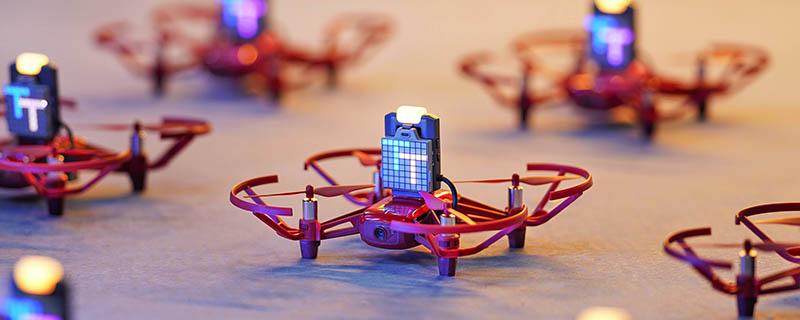

Простая реализация функции «рой дронов»

RoboMaster TT поддерживает режим «рой дронов»: несколько дронов могут быть подключены к одному WiFi маршрутизатору одновременно. Используйте возможности программирования и обратную связь для выполнения синхронных полётов. Эта функция одинаково интересна и полезна для обучения, соревнований и показательных выступлений.
Простая реализация функции «рой дронов»

Наглядно о преимуществах

Новый Robomaster TT стал безопаснее, стабильнее и проще, при этом он получил множество новых функций. Дрон объединил в себе всё, что нужно для качественного современного образования!

Безопаснее

В основе концепции RoboMaster TT — высокая безопасность полёта, реализованная как на аппаратном, так и на программном уровне, например — защита пропеллеров, точное зависание и сигнализация низкого заряда батареи.

Стабильнее

Благодаря использованию нового модуля WiFi 5,8 Гбит/с, передача сигнала имеет меньшую задержку и большую помехоустойчивость. Процесс формирования синхронного полёта дронов стал более стабильным и удобным.

Проще

RoboMaster TT поддерживает IDE среду программирования на языке Python для написания программ формирования синхронного полёта. С помощью приложения можно быстро реализовать простую группировку из нескольких дронов, что позволяет учащимся легко выполнять групповые полёты.

Больше визуальных эффектов

Добавьте программируемые светодиодные индикаторы, цвет и частоту мерцания которых можно изменить с помощью музыки и действий. «Вау-эффект» от ваших выступлений гарантирован!

Больше творчества

Добавьте программируемый матричный экран, и вы сможете формировать на нём различные статические и анимированные изображения!

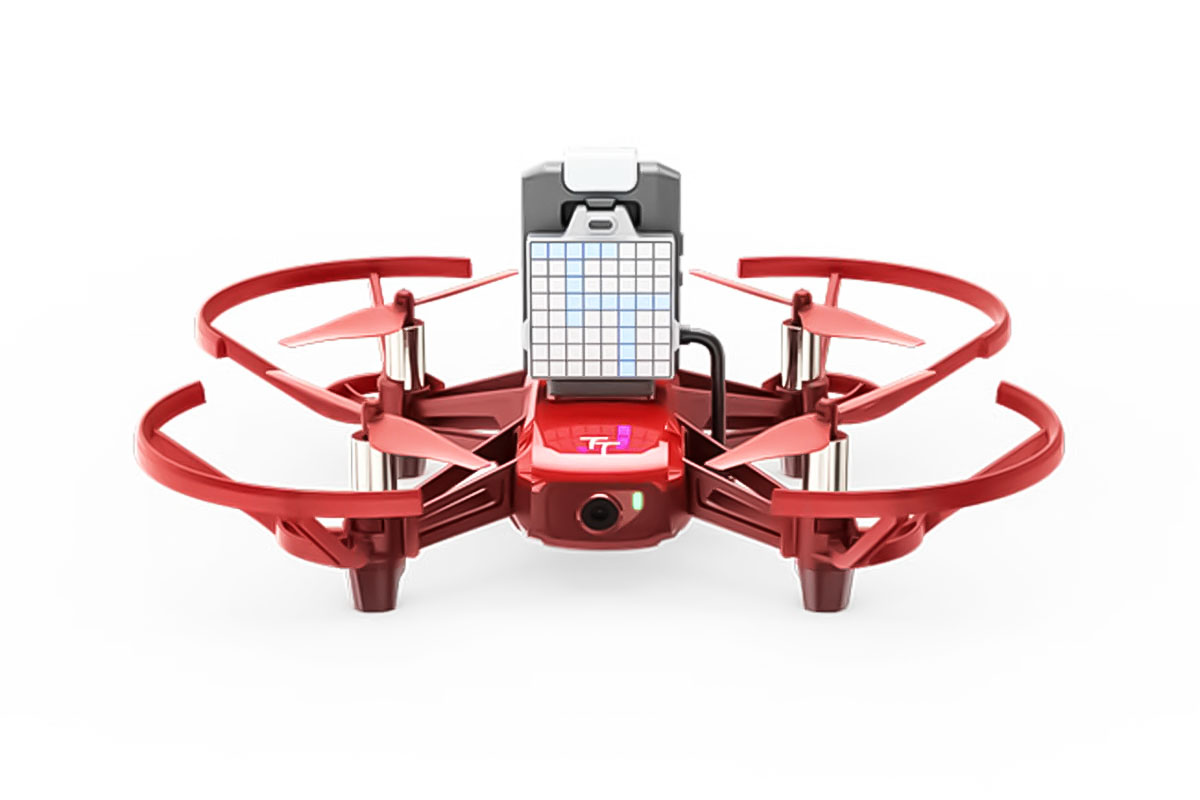

ROBOMASTER TT

Образовательные технологии будущего

ROBOMASTER TT

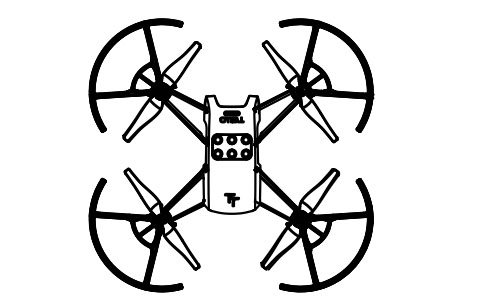

Дрон RoboMaster TT с установленными пропеллерами и защитой - 1 шт.
Дрон RoboMaster TT с установленными пропеллерами и защитой - 1 шт.

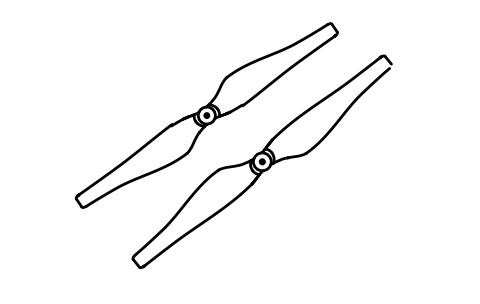

Запасные пропеллеры (пара) - 2 пары
Запасные пропеллеры (пара) - 2 пары
Пластины с траекторией полёта - 4 шт.
Пластины с траекторией полёта - 4 шт.

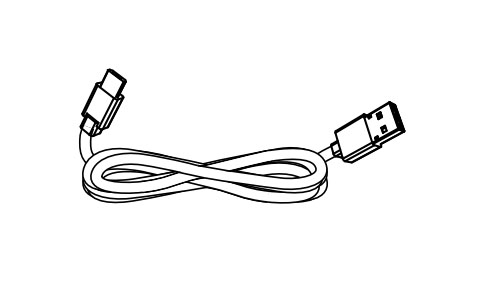

Кабель Micro USB - 1 шт.
Кабель Micro USB - 1 шт.

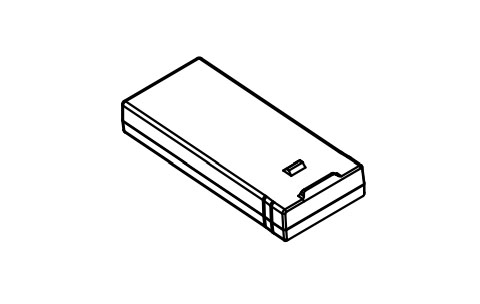

Аккумулятор Flight Battery - 1 шт.
Аккумулятор Flight Battery - 1 шт.

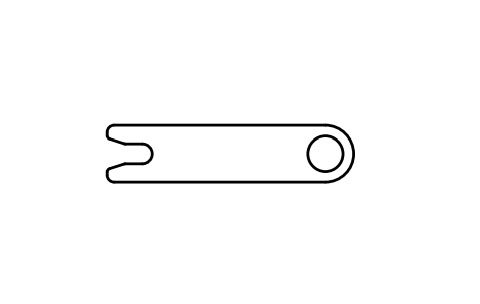

Инструмент для замены пропеллеров - 1 шт.
Инструмент для замены пропеллеров - 1 шт.
Инструкция по эксплуатации - 1 шт.
Инструкция по эксплуатации - 1 шт.

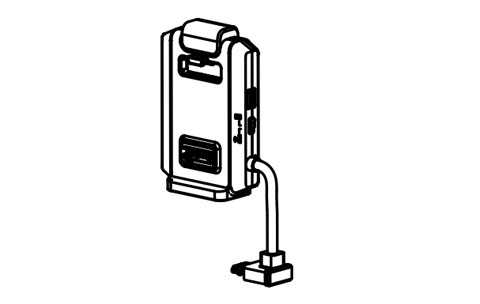

Контроллер с открытым исходным кодом - 1 шт.
Контроллер с открытым исходным кодом - 1 шт.

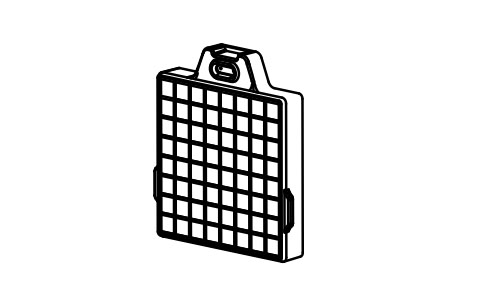

Светодиодная матрица 8x8 - 1 шт.
Светодиодная матрица 8x8 - 1 шт.

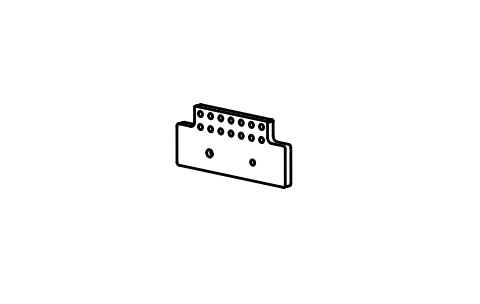

Плата расширения - 1 шт.
Плата расширения - 1 шт.
Встроенные функции
  • Инфракрасная датчик расстояния, барометр, светодиодный индикатор, датчик высоты, соединение Wi-Fi, передача HD видео потока 720P
Взлетная масса
  • 87 грамм (включая лопасти, защиту лопастей и аккумуляторы)
Размеры летательного аппарата
  • 98 × 92,5 × 41 мм
Макс. скорость (без ветра)
  • 8 м / с
Макс. высота полета
  • 30 метров
Макс. полетное время (без ветра)
  • 13 минут * БЕЗ дополнительных аксессуаров, максимальное время полета при установленных дополнительных аксессуарах составляет 8 минут 30 секунд.
Макс. полетное расстояние (без ветра)
  • 100 метров
Порты
  • Интерфейс зарядки Micro USB
Матрица камеры
  • 5 Мп
Угол обзора камеры
  • 82,6 °
Электронная стабилизация камеры (EIS)
  • Да
Разрешение видео
  • HD: 720p30
Формат фотосъемки
  • JPG
Формат видеосъемки
  • MP4
Емкость аккумулятора
  • 1100 мАч
Номинальное напряжение аккумулятора
  • 3,8 В
Масса контроллера
  • 12,5 г (включая контроллер и модуль точечно-матричного экрана)
Размер контроллера
  • 49,5 х 32 х 15,2 мм
Рабочий режим
  • Режим прямого подключения, режим роутера
Группа Wi-Fi
  • 2,4 ГГц 5,8 ГГц
MCU
  • ESP32-D2WD, двухъядерный процессор с тактовой частотой 160 МГц, вычислительная мощность 400MIPS
Открытый исходный код
  • Поддержка разработки SDK, поддержка Arduino, графического программирования, управления программированием MicroPython
Возможность расширения
  • 14-контактный порт расширения (I2C, UART, SPI, GPIO, PWM, блок питания)
Программируемые светодиодные индикаторы
  • RGB светодиод
Размер модуля
  • 35,3 х 31,5 х 8,6 мм
Программируемая матрица LED
  • 8 * 8 красный и синий диод
Управление матрицей
  • Интерфейс I2C, 256 уровней общей яркости, 256 уровней яркости одного светодиода
Датчик расстояния
  • Инфракрасный датчик (ToF)
Максимальное расстояние измерения TOF
  • 1,2 м в помещении
14 pin
  • 14-контактный порт расширения 2 × 7- с шагом 2,54 мм, выходы питания × 2, выходы индикатора отладки × 2
Размеры пропеллера
  • 3 дюйма

Особенности

RoboMaster TT — это новый программируемый дрон DJI для образовательных учреждений на базе Tello EDU. Он создан для основного и дополнительного образования по дисциплинам робототехники и информационных технологий.

Квадрокоптер легко интегрируется в одну систему с другими продуктами RoboMaster.

RoboMaster TT имеет встроенный чип ESP32 и поддерживает программную разработку, благодаря среде программирования с открытым исходным кодом на языке Arduino и Micro Python с поддержкой IDE Arduino и Micro Python, графическому программированию и нескольким методам автономного программирования.

Таким образом, дрон является летающей аппаратной платформой с открытым исходным кодом для студентов и преподавателей. Школьникам будет удобно изучать базовое программирование и разрабатывать различные приложения воздушных роботов в игровой форме.

RoboMaster TT имеет разъем 2 * 7 pin с шагом 2,54 мм, поддерживает несколько интерфейсов, шины данных I2C, SPI, UART, GPIO и обеспечивает питание 5 В / 3,3 В для внешних датчиков.

Такие корпусные детали, как пропеллеры, защита пропеллеров, аккумуляторная батарея и корпус являются универсальными и подходят для обоих дронов.

Камера

Видео и фотофайлы RoboMaster TT будут сохранены в галерее мобильного устройства, возможен экспорт на персональный компьютер или ноутбук стандартными средствами мобильного устройства.

Размер матрицы: 1/5 дюйма CMOS; разрешение камеры: 2592×1936 (5 миллионов пикселей); разрешение видео: 1280x720 пикселей, частота кадров: 30 кадров в секунду.

Приложение Tello Версия Android:

  • Приложение V1.2.14.01 и выше, формат фотографий - PNG;
  • Другие версии приложений - формат JPG.
Приложение Tello для iOS:
  • Формат JPG.
Формат видео:
  • MP4 (MPEG-4 AVC / H. 264).

Модуль расширения

Точность измерения ToF составляет 2 см.

Какая максимальная дальность измерения составляет 1,2 м.

Плата применяется для подключения сторонних модулей при помощи соответствующего интерфейса шины данных.

Обновление прошивки

После сбоя попробуйте выполнить обновление ещё раз.

Используйте мобильное приложение для подключения к дрону RoboMaster TT и обновления прошивки. Для контроллера с чипом ESP32 выполните обновление с помощью RM Assistant.

Мобильные приложения

RoboMaster TT совместим с двумя приложениями.

Использование Tello App позволяет быстро освоить базовые навыки полёта и аэрофотосъёмки.

С помощью приложения Tello EDU вы научитесь основам программирования и освоите технологии искусственного интеллекта.

Отметим, что эти два приложения нельзя использовать одновременно. Перед переключением между приложениями Tello и Tello EDU необходимо очистить фоновый процесс другого приложения и перезагрузить дрон RoboMaster TT.

Большинство функций приложения Tello EDU бесплатны, однако для некоторых уровней игрового обучения требуется дополнительная плата.

Управление и программирование

В настоящее время Tello поддерживает контроллер серии GameSir Chick Controller T1D.

RoboMaster TT поддерживает несколько языков программирования: графическое программирование, Python, MicroPython, Arduino, а также SDK (пакет разработчика) с открытым кодом.

Дрон

Вы можете управлять дроном напрямую через приложение Tello / Tello EDU / Mind +, подключиться к пульту дистанционного управления по Bluetooth, или использовать SDK для реализации других методов управления дроном.

Дрон в первую очередь предназначен для безопасных полётов в помещении, на улице можно летать в безветренную погоду.

RoboMaster TT не имеет защиты от влаги и пыли.

Дрон оборудован контроллером с открытым исходным кодом. При полёте с использованием Wi-Fi теоретическая дальность полёта составляет 100 метров, но фактическое расстояние зависит от помех в окружающей среде. При использовании Bluetooth пульта дистанционного управления для полёта в зоне видимости (без мобильного устройства) дальность полёта составляет 15 метров.

Вы можете легко заменить пропеллеры с помощью инструмента, входящего в комплект поставки (процесс описан в инструкции).

Выступающие канавки на корпусе рядом с двигателем используются для определения пропеллеров прямого и обратного вращения. Выступающая канавка соответствует пропеллеру обратного вращения. Подробные инструкции по замене пропеллеров приведены в руководстве пользователя.

Один IMU, один барометр, без компаса, без GPS.

Предельная высота полёта составляет 30 м, ограничение высоты может быть установлено в приложении в диапазоне от 2 до 30 м.

Внешняя память не поддерживается. Видео и фото сохраняются напрямую в галерею мобильного устройства.

Максимальная высота, на которой выполняются полёты, составляет 1000 метров над уровнем моря. На большей высоте не гарантируется достаточная подъёмная сила для взлёта.

Аккумулятор

RoboMaster TT заряжается через стандартный Micro USB кабель, либо при помощи зарядного устройства.

Менять аккумулятор без выключения дрона не рекомендуется, в этом случае фотографии и видео будут утеряны.

Подключите USB зарядное устройство, когда дрон выключен. В случае, если дрон включён, процесс зарядки не начнётся.

Если вы не используете аккумулятор более 10 дней, держите его заряженным на 30–60%, это необходимо, чтобы продлить срок службы аккумулятора.

Зарядное устройство будет заряжать аккумуляторы по очереди, от самого заряженного до самого разряженного.

Максимальная продолжительность полёта RoboMaster TT составляет 13 минут без модулей расширения в идеальных условиях. Когда RoboMaster TT оснащён модулями расширения (например — контроллером с открытым исходным кодом и светодиодной матрицей), максимальное время автономной работы составляет 8 минут.

Аккумулятор не имеет прошивки, обновление прошивки дрона никак не связано с аккумулятором.
