Подвес с тепловизором DJI Zenmuse XT S
Создавайте детализированные тепловые снимки с камерой Zenmuse XT S. Благодаря высоким значениям температурной чувствительности и разрешения специалисты таких сфер как пожаротушение, поисково-спасательные операции и инспекции инфраструктур могут быстрее принимать важные решения.

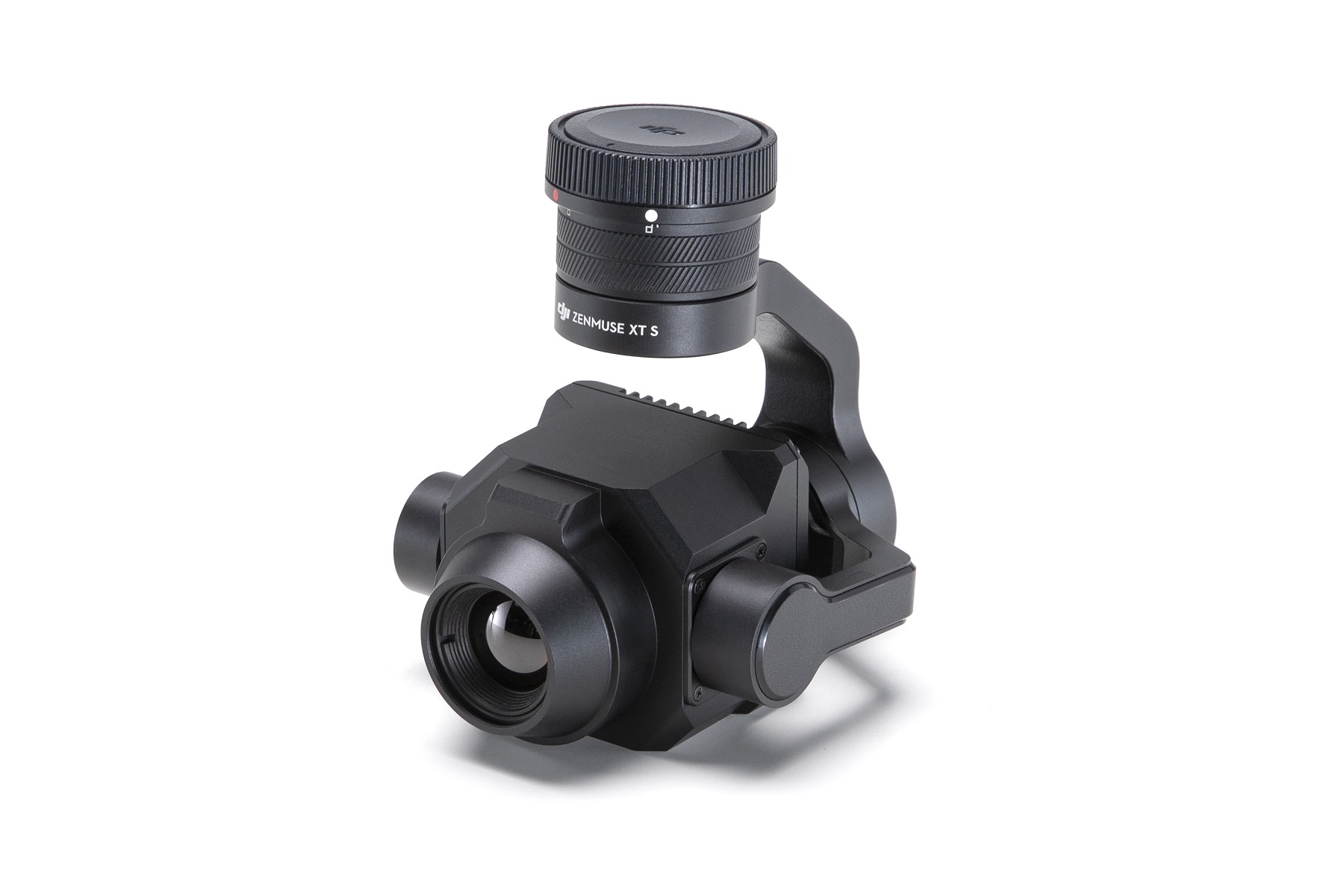

ZENMUSE XT S
Профессиональный инструмент для тепловой съемки
Устойчивая к неблагоприятным погодным условиям камера Zenmuse XT S позволяет получать тепловые снимки высокого разрешения в формате JPEG (640×512) и R-JPEG (640×512)
- Чувствительность (NETD) - ≤40 мК
- Частота кадров - 25 Гц
- Шаг пикселя - 17 мкм
- Степень защиты - IP44
Точное измерение температуры
Нажмите на точку в диапазоне измерения, чтобы получить значение температуры поверхности в реальном времени. Это поможет обеспечить тщательный контроль участка или оборудования.
Измерение участков
Интеллектуальные режимы полета
Получайте мгновенные оповещения в приложении DJI Pilot, когда температура объекта превышает установленные значения.
Цифровой зум
С 2- и 4-кратным зумом вы сможете запечатлеть все детали с безопасного расстояния и быть в курсе происходящего.
Изолинии (Isotherms)
Выделите определенный температурный диапазон, чтобы выявить важные аспекты. Для быстрого и точного поиска цели активируйте режим «Search People» (поиск людей), «Search Fire» (поиск огня) или «Custom» (персонализация).
Цветовая палитра (Color Palettes)
XT S сохраняет изображения в формате R-JPEG, который содержит данные о температуре. Импортируйте эти снимки в программное обеспечение для обработки термоданных от DJI (DJI Thermal Analysis Tool), чтобы измерять температуру и настраивать параметры излучательной способности (Emissivity) и отображения температуры (Reflected Temp).
Специальное приложение
DJI Pilot – это функциональное приложение, специально созданное для того, чтобы корпоративные пользователи могли в полной мере использовать возможности дронов DJI. Оно было разработано специально для XT S с целью оптимизации полета и аэросъемки.
Применение
Ситуационная осведомленность и определение местонахождения людей помогают пожарным оценить риски и предпринять необходимые действия.
Поисково-спасательные операции
Инспекция ЛЭП
Инспекции солнечных батарей
- Zenmuse XT S
- 387 г
- 105×101×83 мм
- IP44
- -20°…+50°C (измерение температуры поддерживается только в диапазоне температур от -10° до 50°C)
- -20°…+60°C
- Серия M200 V2, серия M200
- Съемное
- крен: -135°...+45°,Поворот: ±330°, наклон: -90°...+60°
- наклон: -120°…+30°, Поворот: ±320°
- Наклон: 90°/c, поворот: 90°/c
- ±0,025°
- Микроболометр на оксиде ванадия (VOx)
- Покадровая; Интервальная: 2/3/5/7/10/15/20/30/60 с
- 640×512
- 17 мкм
- 8–14 мкм
- ≤40 мК при f/1.0
- -40°…+150°C
- +100°…+550°C
- 1x, 2x, 4x
- 640×512 при 25 Гц
- 19 мм
- JPEG, R-JPEG
- MP4
- Точечный замер, измерение площади
- Да
- Да
- Да
- Поддержка карты памяти microSD объемом до 64 Гбайт со скоростью UHS-1 Speed Grade 3
Только одна модель.
Испытания Zenmuse XT S в лабораторных условиях показали, что уровень защиты составляет IP44 в соответствии со стандартами IEC60529. Уровень защиты может снизиться из-за износа камеры при длительном использовании.
• Перед установкой стабилизатора убедитесь, что его порты и поверхность сухие.
• Перед использованием убедитесь, что камера надежно установлена в дрон, а защитная крышка для карты памяти чистая, свободная от посторонних объектов и надежно закрыта.
• Протрите поверхность дрона сухой тканью перед тем как открывать крышку для карты памяти.
В формате JPEG/R-JPEG: 640x512
В формате MP4: 640x512
Zenmuse XT S поддерживает видеоформат MP4 с кодеком H.264 и разрешением 640x512.
Zenmuse XT S снимает видео стандарта PAL с частотой кадров 25 Гц и разрешением 640x512.
Нет. Видео доступно только в стандарте PAL.
Да. Zenmuse XT S поддерживает 2- и 4-кратный цифровой зум.
Нет. Она поддерживает только покадровую съемку.
Zenmuse XT S поддерживает этот вид съемки с интервалами 2/3/5/7/10/15/20/30/60 с.
В комплект включена карта памяти microSD объемом 32 Гбайта.
Максимальный объем карты памяти microSD, поддерживаемой Zenmuse XT S – 64 Гбайт со скоростью UHS-1 Speed Grade 3.
Zenmuse XT S можно использовать с дронами серий Matrice 200 и Matrice 200 V2. Перед началом работы убедитесь, что вы используете последнюю версию программного обеспечения.
Zenmuse XT S можно установить, используя разъем для стабилизатора I, разъем для стабилизатора II или верхний разъем для стабилизатора дронов серии Matrice 200/Matrice 200 V2. При использовании XT S в качестве единственной нижней камеры на моделях дронов, поддерживающих две нижние камеры, подключайте камеру Zenmuse XT S к разъему для стабилизатора I.
Разъем стабилизатора DJI V2.0
DJI Pilot для Android.
Это можно сделать при помощи программного обеспечения для обработки термоданных от DJI (DJI Thermal Analysis Tool). (Скачать здесь)
1. Не направляйте объектив камеры на мощные источники энергии, такие как солнце, лава или лазерные лучи. Температура объектов наблюдения не должна превышать 600℃. В противном случае камера будет необратимо повреждена.
2. Не оставляйте камеру под прямыми лучами солнца в плохо вентилируемых местах или рядом с нагревателями.
3. Не включайте и не выключайте камеру слишком часто. Подождите как минимум 30 секунд перед тем как перезагрузить камеру, т. к. это может отрицательно сказаться на сроке службы ее чипов.
4. Не заменяйте карту памяти microSD во время использования камеры.
5. Не прикасайтесь к объективу камеры, не царапайте его твердыми предметами. Это может отрицательно сказаться на качестве изображений.
6. Протирайте поверхность объектива камеры мягкой и сухой тканью. Не используйте чистящие средства с содержанием щелочи.
Точность определения температуры составляет ±2℃ или ±2% (в случае с более крупными значениями) при измерении на расстоянии 5 метров в лабораторных условиях без ветра при комнатной температуре 25℃. Заметьте, что точность применима только к определенному объекту и служит только для справки. Точность определения температуры зависит от излучательной способности объекта.
Это сложный процесс, на точность которого влияют окружающие условия. Например:
(1)Отражение объектов – металлические объекты с высокой отражательной способностью отражают больше фонового излучения, что приводит к снижению точности. Объекты с матовой поверхностью же обеспечивают более высокую точность.
(2)Температура фонового излучения – точность изображений в солнечный безоблачный день выше, чем в облачный.
(3)Температура и влажность воздуха – температура и влажность были откалиброваны при производстве, однако погрешности в измерении температуры неизбежны. Слишком высокие или слишком низкие уровни температуры или влажности отрицательно сказываются на точности измерения.
(4)Расстояние между камерой и объектом – расстояние при калибровке по умолчанию: 5 м. Измерение температуры может быть неточным на этом расстоянии. При увеличении или уменьшении расстояния точность снижается.
(5)Излучательная способность объектов – излучательная способность объекта влияет на точность измерения температуры. Как правило, точность увеличивается пропорционально излучательной способности. На излучательную способность влияют такие факторы, как материал, неровность и окисление поверхности объекта.
Перед обновлением убедитесь, что дрон выключен, Zenmuse XT S надежно присоединена к нему, на карте памяти microSD достаточно места для хранения, а аккумулятор Intelligent Flight Battery заряжен
1. Откройте раздел «Скачать» на странице Zenmuse XT S официального сайта DJI.
2. Скачайте последнюю версию ПО.
3. Сохраните пакет обновлений на карте памяти microSD.
4. Установите карту памяти microSD в предназначенный для нее слот в камере Zenmuse XT S.
5. После включения дрона стабилизатор начнет самодиагностику, затем автоматически обновит ПО.
6. После завершения обновления перезагрузите все устройства.
Описание статуса обновления стабилизатора:
4 коротких сигнала …обнаружено новое ПО, устройство готово к обновлению.
1 длинный сигнал …идет обновление ПО, не прерывайте процесс.
1 длинный сигнал и 2 коротких сигнала… ПО обновлено.
Продолжительный длинный сигнал… Не удалось обновить ПО, повторите попытку. Если вам необходима помощь, обратитесь в службу поддержки DJI.
Примечания
• Храните только одну версию программного обеспечения (ПО) на карте памяти microSD. Разные версии ПО, сохраненные на одной карте памяти, вызовут сбой обновления.
• Не выключайте дрон и не отключайте камеру Zenmuse XT S от дрона во время обновления, чтобы не повредить стабилизатор.
