Коптер заваливает горизонт. Как быть?

Иногда встречаются ситуации, когда при съемке с коптера происходит «заваливание» горизонта. Эффект не смертельный, но неприятный, портящий картинку и отношение к съемке. Камеры DJI X5 и X7 допускают умышленное достижения подобного эффекта при динамичной съемке, но в данном случае это оправданный шаг.

В ряде случае проблемы возникают из-за ошибок в выставлении подвеса для новых дронов, а в отдельных ситуациях видимых причин для появления подобной проблемы даже не видно. Устранить дефект картинки позволяет калибровка, проведение которой практически каждый человек способен выполнить своими силами в домашних условиях.

Калибровка подвесов DJI

В целом процедура калибровки идентична для большинства моделей коптеров производства DJI, это и серия устройств Mavic и представители семейства Phantom.

Простая калибровка требует произвести включение дрона и пульта ДУ, подключиться к пульту через смартфон и включить приложение DJI Go 4.

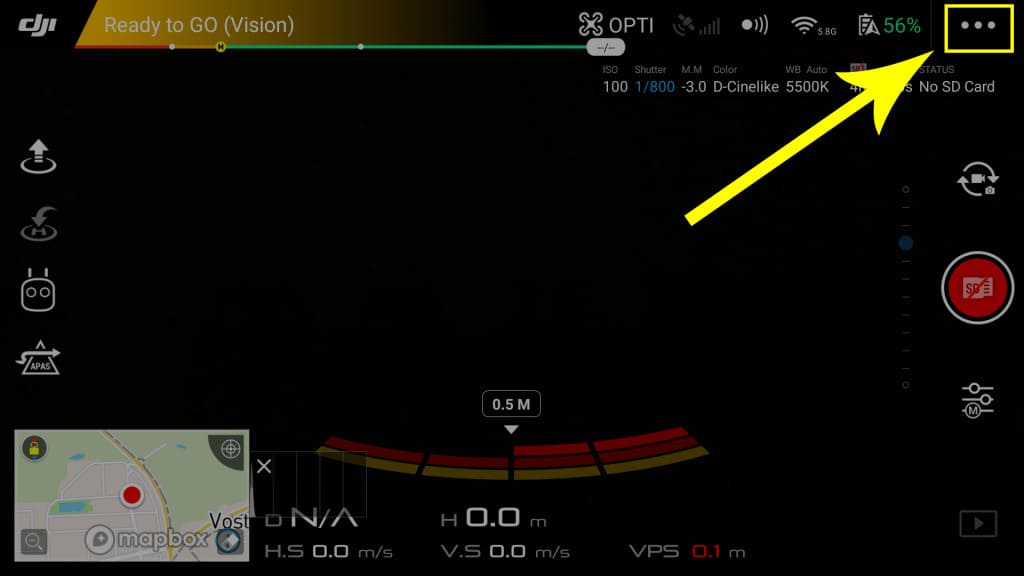

После входа в окно камеры необходимо кликнуть на изображение троеточия (правый верхний угол)

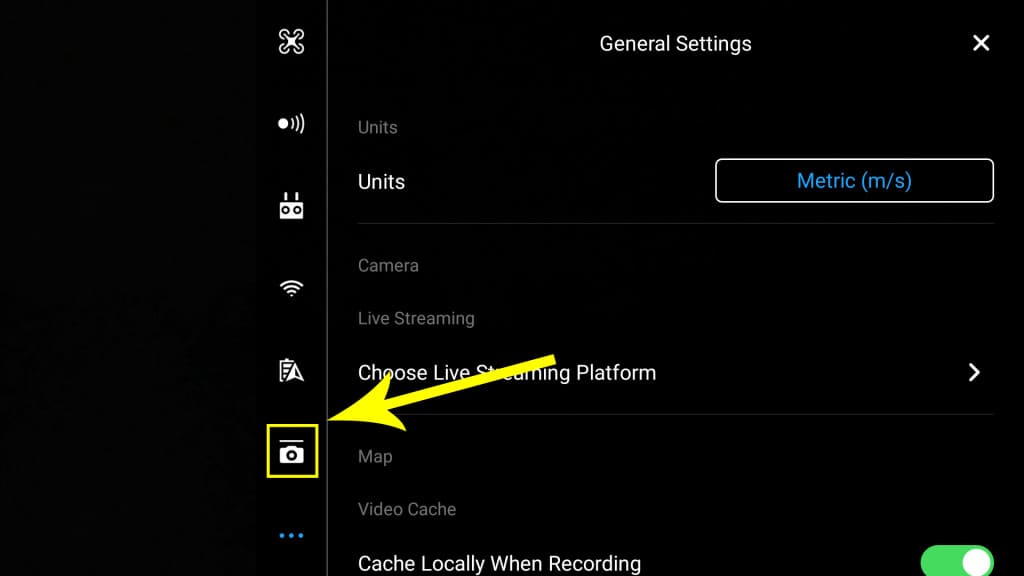

В выпадающем меню выбрать вариант «подвес»

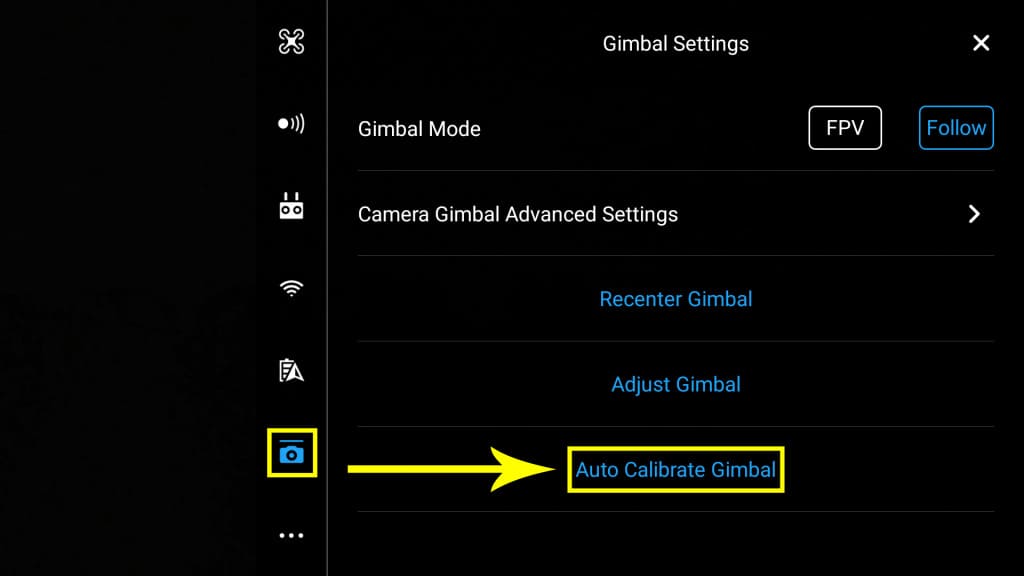

В данном подменю выбирается строчка «Calibrate Gimbal»

При выполнении калибровки от коптера требуется нахождение на ровной устойчивой поверхности, исключающей колебания устройства.

После того, как калибровка выполнена, требуется провести перезагрузки квадрокоптера.

При отсутствии положительного результата проблема может крыться в акселераторе, поврежденном ранее. Он в свою очередь может влиять на блок IMU. Его калибровка рекомендуется даже при условии, что система не предупреждает о наличии проблем в данном элементе.

Калибровка датчиков инерциальных измерений (IMU)

Калибровка осуществляется на ровной поверхности. Начинается процесс аналогично предыдущему варианту, с выбора троеточия в углу экрана.

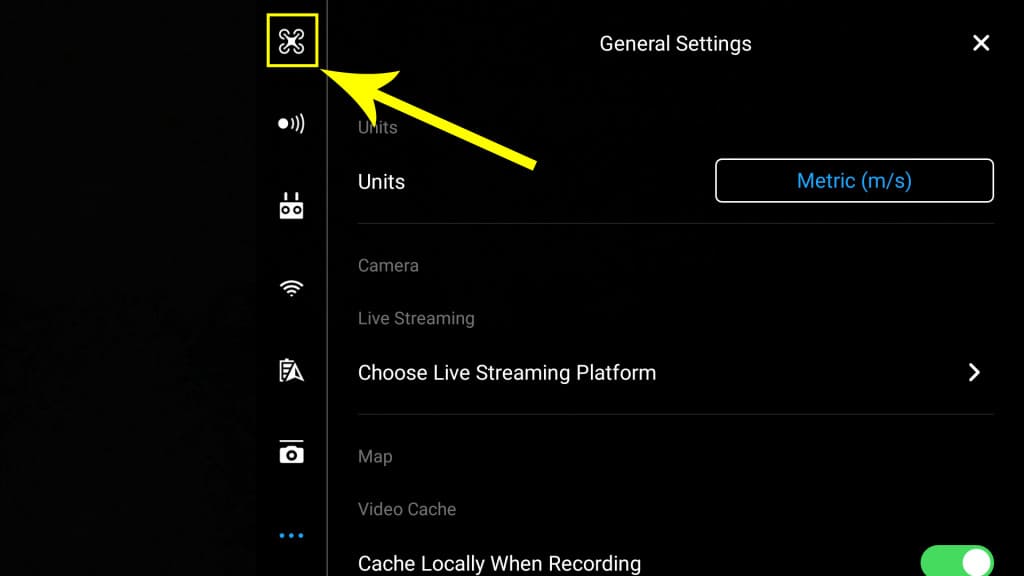

Выбирается самый верхний подпункт в виде коптера

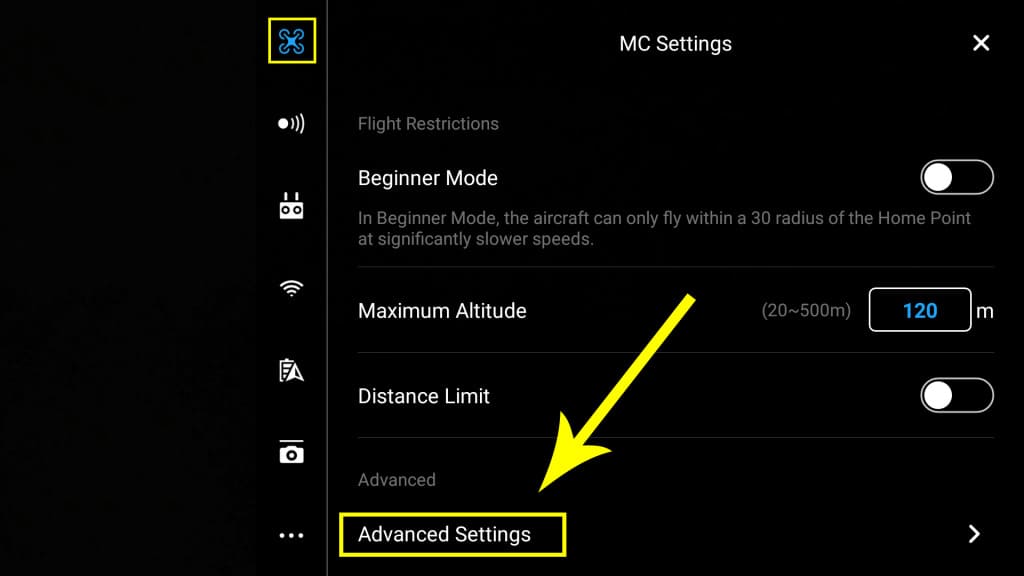

В предложенном списке выбирается действие «Advanced Settings»

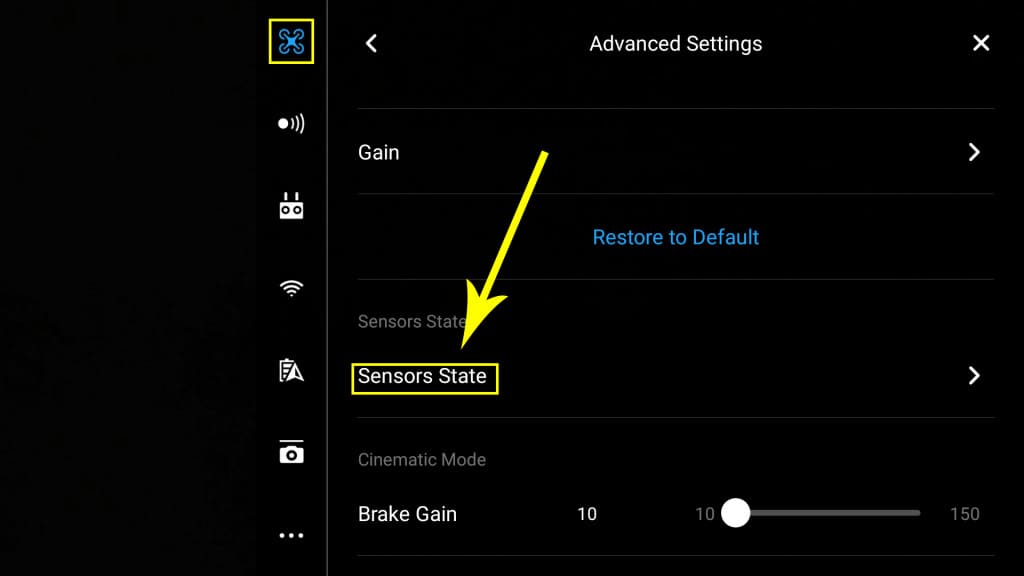

Далее выбирается подпункт нового меню «Sensors State»

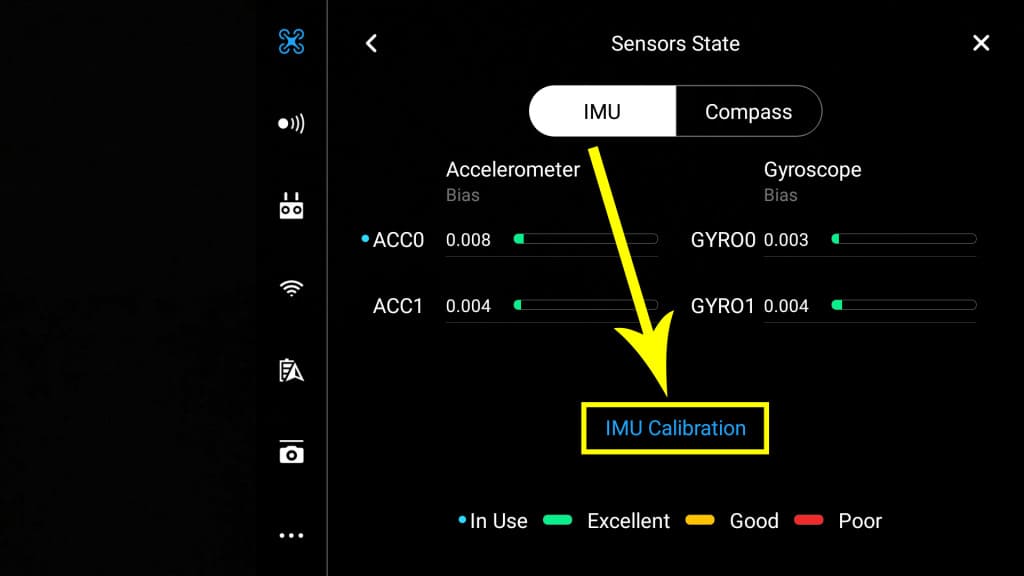

Под значениями каждого из датчиков имеется кнопка «IMU Caliboration»

Далее от пользователя требуется выполнить команды подсказок, выводимых системой на экран камеры.

По завершении калибровки осуществляется перезагрузка дрона.

Проведенная калибровка ситуацию не изменила

Завал горизонта может происходить во время поворота коптера в полете. Иногда, камера изначально установлена с наклоном в одну сторону, и даже при прямолинейном перемещении дает завал.

В такой ситуации проблемы могут крыться в правильности работы компаса, отвечающего за точность определения направления. Он может выйти из строя по различным причинам, например, из-за расположенного впритык металла, соседства с автомобильным саббуфером или иных обстоятельств.

Для компаса также возможна калибровка собственными силами. Для этого потребуется пустырь, лишенный металлических предметов. Металла по возможности не должно быть и на человеке (кольца, цепи, часы). Требуется включить дрон, подключиться через смартфон к управлению, выбрать в углу экрана троеточие.

В появившемся меню кликнуть на квадрокоптер (первый в списке)

Из списка выбрать вариант «Advanced settings»

В следующем подменю выбрать вариант «Sensors state»

Далее кликнуть «Compass» - «Calibrate Compass».

После этого требуется только выполнять подсказки, выводимые на экран. При успешном выполнении начнется мигание зеленым цветом. Красное мигание укажет на неудачную попытку. Ее можно будет повторить идентичным образом, но отойдя еще дальше от любых металлических предметов, чтобы не сбивать точные настройки.

Если и это не помогает, потребуется обнуление компаса. Данная процедура требует применения специального оборудования, поэтому для ее выполнения потребуется обратиться к нам в сервисный центр. Данная процедура проводится бесплатно, и от владельца коптера требуется только пройти предварительную запись при помощи телефона или e-mail.

Другие причины нестабильности подвеса

Широко распространен и так называемый «завал горизонта» в динамичных разворотах. Полностью избавиться от подобной проблемы практически не представляется возможным, и калибровка только уменьшит размер эффекта, сделав его менее видимым. При этом существует две ситуации: ровный горизонт на месте с заваленный. В последнем случае причиной проблем могут являться повреждения механического характера, поэтому дрон стоит показать специалистам сервисной службы, которые проведут проверку и в случае необходимости осуществят необходимый ремонт.
