Артикул: 6941565910868

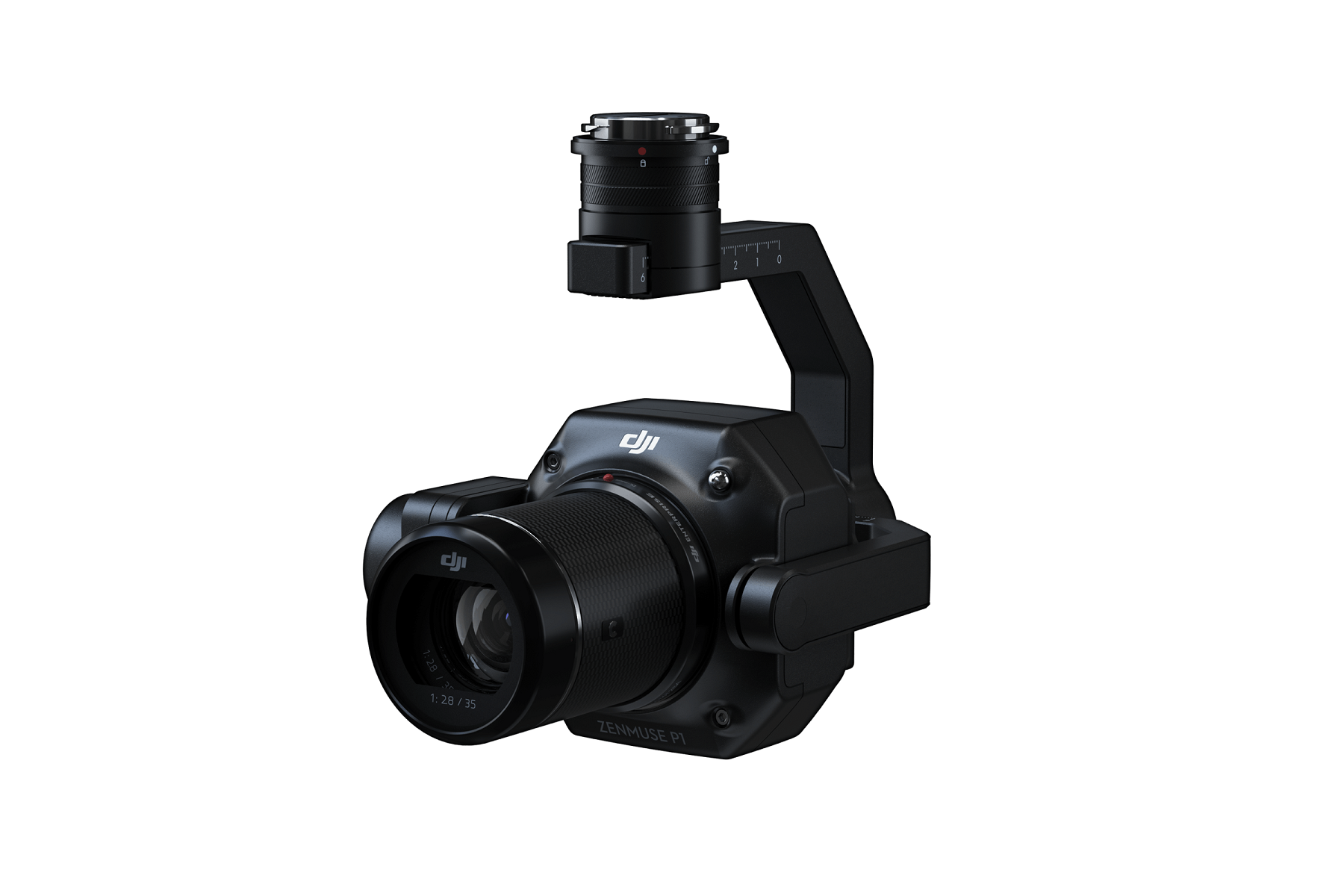

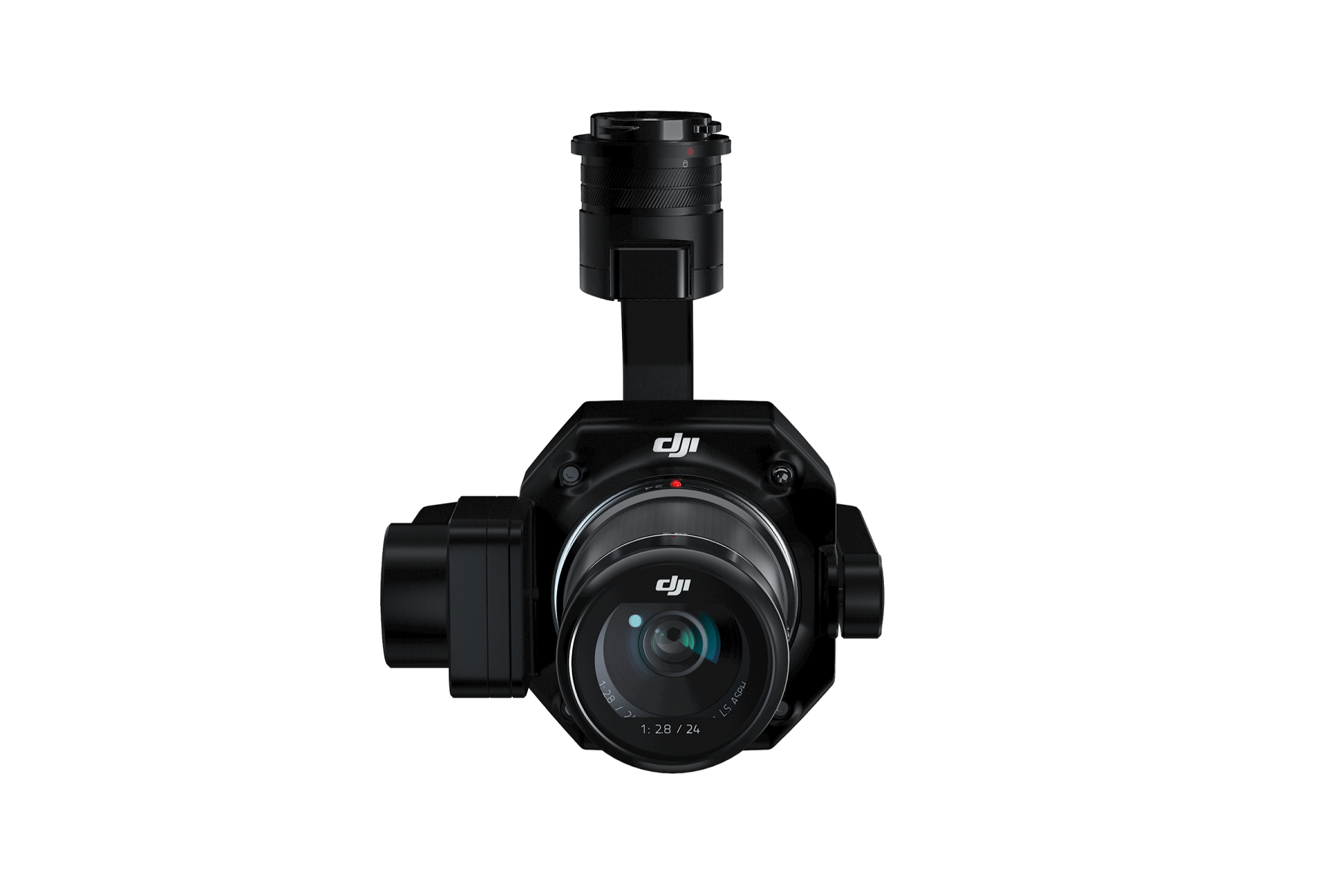

Камера DJI Zenmuse P1
Специализированная камера для фотограмметрии DJI Zenmuse P1 предназначена для установки на промышленный дрон Matrice 300 RTK. Имеет полнокадровую матрицу и снимает 45 Мп фото. Совместима с 24 мм, 35 мм и 50 мм объективами DJI DL. Оснащена механическим затвором, снимает 1 кадр каждые 0,7 секунды. Функция Smart Oblique Capture автоматически позиционирует камеру под различными углами, для построения фотометрических моделей.
Точность 3 см по горизонтали / 5 см по вертикали
Высокая производительность работ
Полнокадровая матрица 45 Мп
Трёхосевая стабилизация
Глобальный механический затвор
Синхронизация с точностью до микросекунды
920 000 руб.
Фирменная гарантия: 1 год
Гарантия на аксессуары: 6 месяцев
ZENMUSE P1
Новый эталон аэрофотосъемки
В Zenmuse P1 интегрирован полнокадровый сенсор со сменными линзами с фиксированным фокусом на 3-осевом гиростабилизаторе. Разработанный для миссий полета с фотограмметрией, он поднимает эффективность и точность на новый уровень.
- Точность без GCP 3 см по горизонтали / 5 см по вертикали
- Высокая эффективность: 3 км2 за один полет
- Полнокадровая матрица 45 Мп
- 3-осевой гиростабилизатор, умная аэросъемка
- Глобальный механический затвор, скорость затвора 1/2000 секунды.
- TimeSync 2.0 - синхронизация с точностью до микросекунды
Ваш выбор для воздушной фотограмметрии
Новое оборудование беспрецедентно поднимает уровень точности, производительности и универсальности
Исключительная эффективность
P1 включает полноразмерный высокочувствительный сенсор с низким уровнем помех, который может делать снимок каждые 0,7 с во время полета и охватить площадь 3 км2 за один полет.
Достойная точность
Zenmuse P1 оборудован глобальным механическим затвором и новой системой TimeSync 2.0, которая синхронизирует время модулей на уровне микросекунд. Zenmuse P1позволяет собирать данные с точностью до сантиметра, определять положение в реальном времени и использовать технологию компенсации ориентации.
Впечатляющая универсальность
Создавайте двухмерные, трехмерные и детализированные модели с встроенным 3-осевым гиростабилизатором с функцией умной аэросъемки, который можно оборудовать объективами 24/35/50 мм.

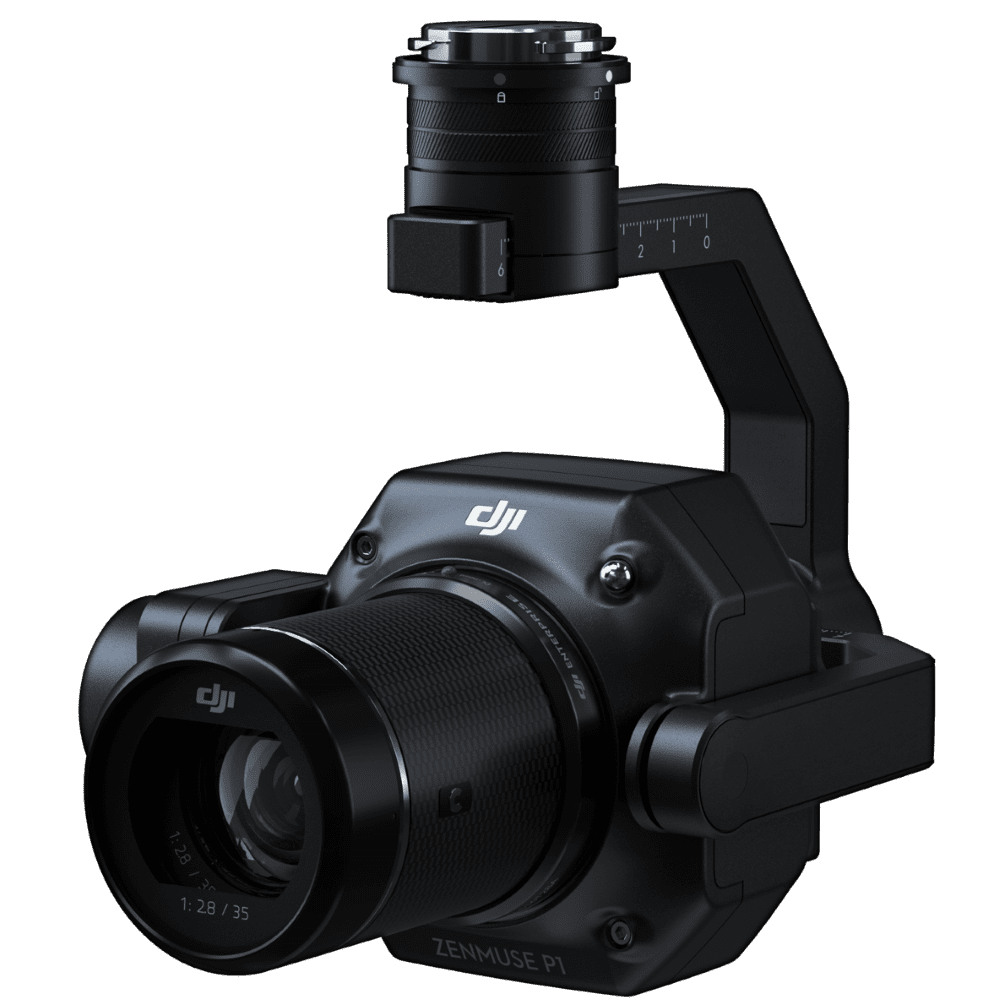

Полнокадровая камера
Эффективность для полного охвата
- Полнокадровая матрица 45 Мп- Размер пикселя: 4,4 микрон
- Низкий уровень помех, высокая чувствительность расширяет время работы днем
- Снимки каждые 0,7 с во время полета
- TimeSync 2.0 выравнивает камеру, контроллер полетов, модуль RTK и гиростабилизатор с точностью до микросекунд

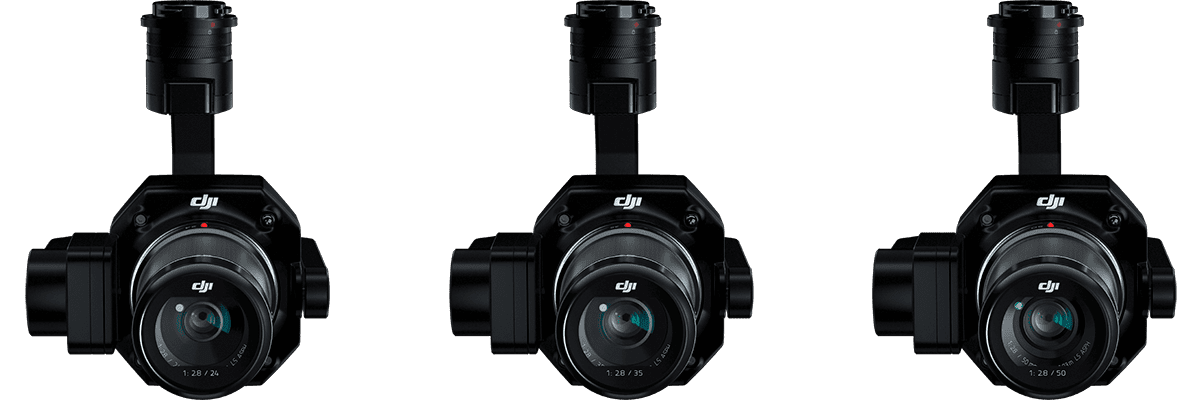

Три объектива с фиксированным фокусом
Гибкость для различных задач
- Глобальный механический затвор, скорость затвора 1/2000 секунд- Отправляет импульс медианной экспозиции в микросекундах
- Поддерживает объективы 24/35/50 мм с креплением DJI DL
Умная и быстрая работа
Умная аэрофотосъемка
Покрытие 7,5 км2 за один рабочий день с P1. Повысьте эффективность задач фотограмметрии, используя функцию Smart Oblique Capture, где гиростабилизатор автоматически вращается, делая снимки под разными углами.

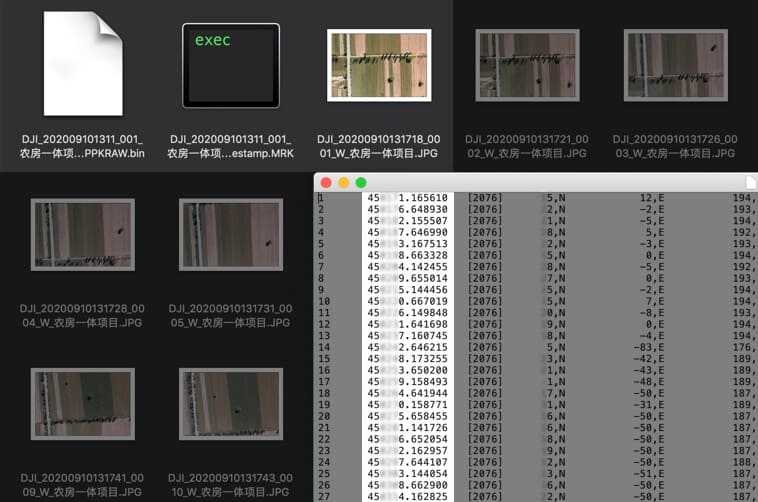

Умное управление данными
Управление данными вашей миссии стало еще быстрее

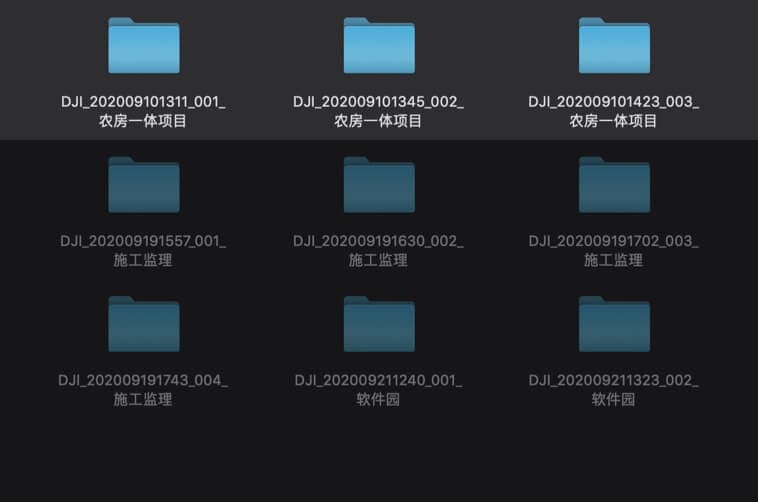

Файлы результатов миссии автоматически привязываются к названию миссии и времени миссии.
Место централизованного хранения фото, данных GNSS и файлов TimeStamps.MRK.

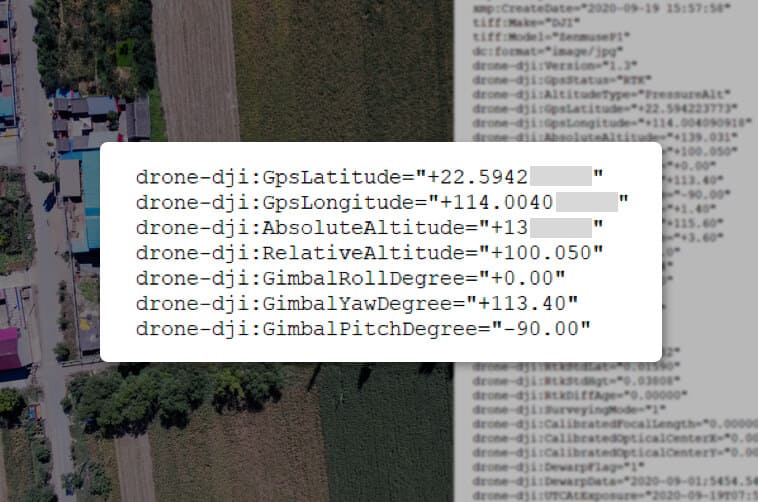

Метаданные изображения содержат внутренние и внешние параметры камеры и статус RTK.

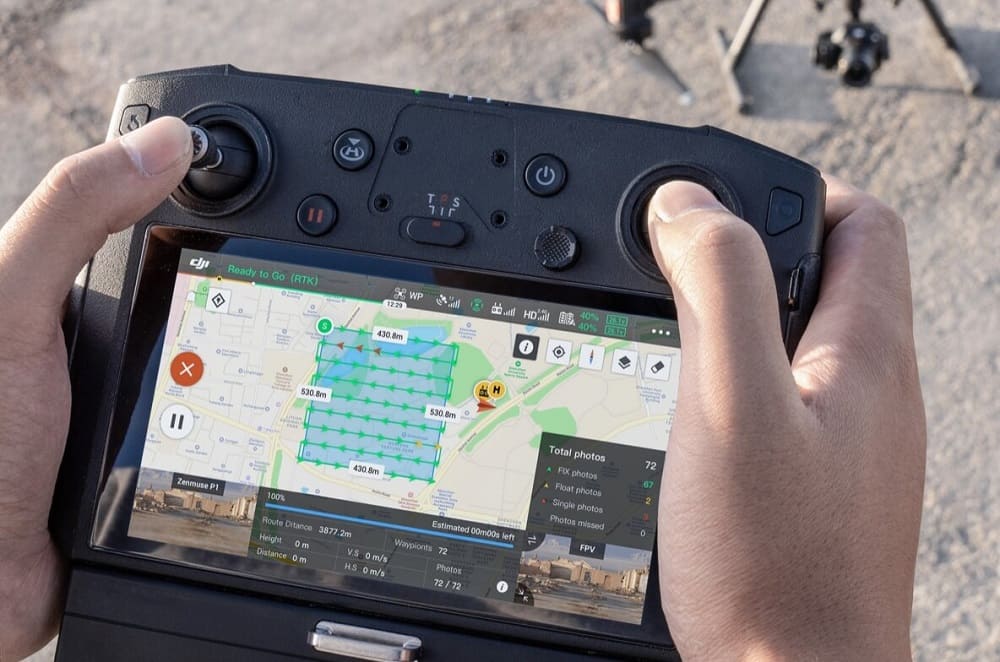

Отчет о полевой работе
Проверяйте качество данных сразу же после полета, контролируя данные по позициям и количеству изображений, статусу RTK и точности позиционирования.
Режим миссии для любого сценария

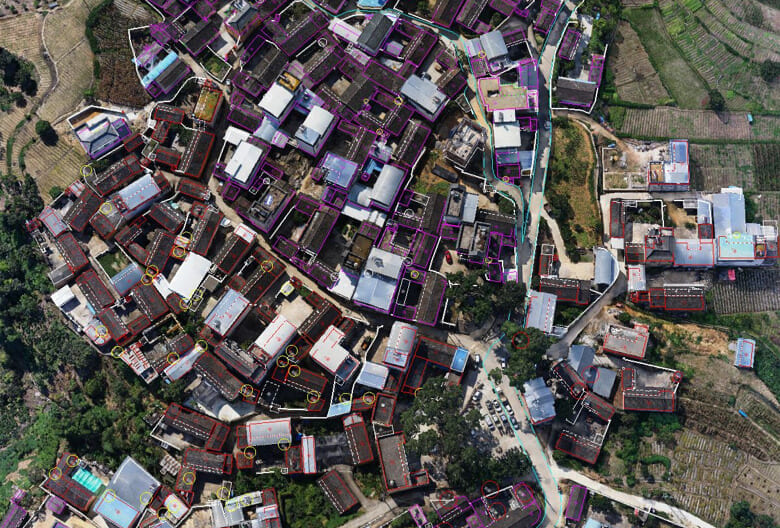

2D ортомозаика
Генерируйте ортомозаики без GCP, используя P1, что идеально подходит для работы на средней или большой площади.

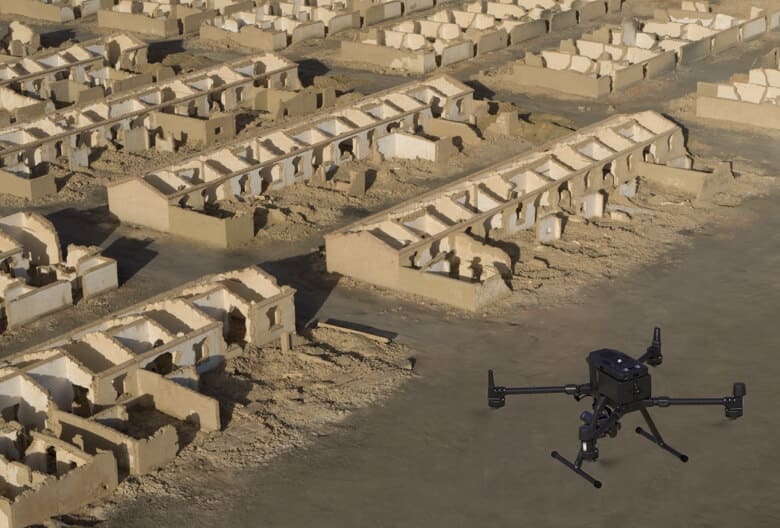

3D-съемка
Легко получайте аэроснимки с разных углов, соответствующие требованиям 3D-моделирования для разных отраслей, включая городское планирование и кадастровую съемку с точностью для сантиметра, создавая модели трехмерной реакции и умные макеты городов.

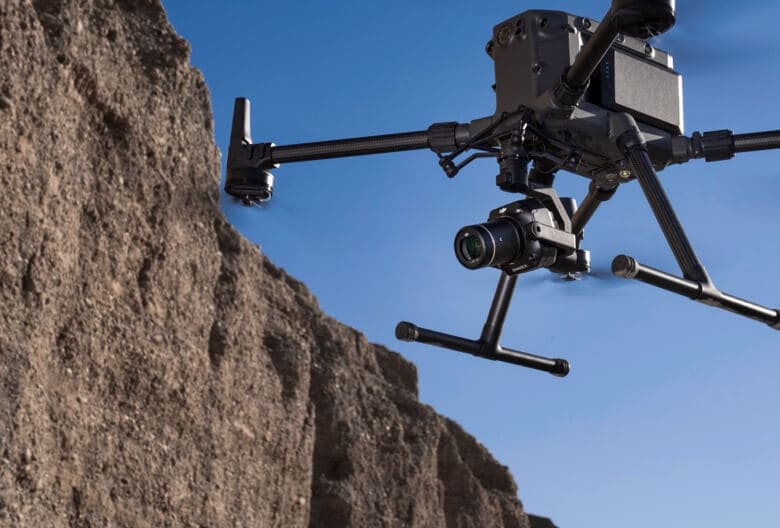

Детальное моделирование
Получайте данные изображений вертикальных или наклонных поверхностей в ультравысоком разрешении с безопасного расстояния с точным воссозданием мелких текстур, структур и элементов для детальной реконструкции, геологоразведки, консервации объектов наследия, гидравлических проектов и т. д.
Создание карт в реальном времени
Собирайте географическую информацию по большим площадям в реальном времени с помощью DJI Terra, чтобы команды могли быстро принимать важные решения на местах.
Области применения
Топографическая съемка
Записывайте данные, соответствующие требованиям к точности масштаба 1:500 без GCP.
Кадастровая съемка
Быстрое генерирование трехмерных моделей реальности с точностью до сантиметра.
Архитектура, инженерные системы, строительство
Управляйте полным жизненным циклом проекта с двухмерными и трехмерными данными с дронов.
Управление природными ресурсами
Измерение, классификация или определение границ водных и лесных угодий.
Геологические исследования
Безопасный сбор данных аэросъемки участков геологических угроз с точностью до миллиметра.
Моделирование аварийных участков
Сбор данных в реальном времени о больших областях бедствий для принятия экстренных мер.
DJI ZENMUSE P1
Камера для фотограмметрии
Модель
- Zenmuse P1
Вес
- Около 787 г
Размеры
- 198 × 166 × 129 мм
Класс IP
- IP4X
Формат видео
- MP4
Питание
- 13 Вт
Совместимость
- Matrice 300 RTK
Температура хранения
- От -20° до 60° C
Матрица камеры
- Размер сенсора (в неподвижном положении): 35,9×24 мм (полный кадр) Размер сенсора (макс. площадь записи видео): 34×19 мм Фактическое разрешение: 45 МП Размер пикселя: 4,4 микрон
Объектив камеры
- f/2,8 - f/16
Диапазон ISO
- Фото: 100-25600; Видео: 100-3200
Скорость срабатывания затвора
- Скорость механического затвора: 1/2000-1/8 с; Скорость электронного затвора: 1/8000-8 с
Макс. размер изображения
- 3:2 (8192×5460)
Разрешение видео
- 16:9 (3840×2160)
Рабочие режимы
- Фото, видео, воспроизведение
Диапазон рабочих температур камеры
- −20...+50 °C
Совместимые объективы
- DJI DL 24 мм F2.8 LS ASPH (с колпачком и балансировочным кольцом/фильтром), поле зрения 84°; DJI DL 35 мм F2.8 LS ASPH (с колпачком и балансировочным кольцом/фильтром, поле зрения 63,5°; DJI DL 50 мм F2.8 LS ASPH (с колпачком и балансировочным кольцом/фильтром), поле зрения 46,8°
Файлы для хранения
- Фото / Необработанные данные наблюдений GNSS / Файл журнала снимков
Минимальный интервал между фотографиями
- 0,7 с
Частота кадров
- 60 кадров/с
Стабилизированная система
- 3 оси (наклон, поворот, панорамирование)
Диапазон угловой вибрации стабилизатора
- 0,01°
Подставка
- Съемная DJI SKYPORT
Механический диапазон
- Наклон: от -125° до +40°; Вращение: От -55° до +55°; Панорамирование: ±320°
Поддерживаемые SD-карты
- SD: рейтинг UHS-1 или выше; Макс. емкость: 128 ГБ
Точность картографирования**
- по горизонтали: 3 см, по вертикали: 5 см *Использование миссии картографирования при GSD 3 см и скорости полета 15 м/с с соотношением переднего перекрытия 75% и бокового пересечения 55%
Zenmuse P1 FAQ
P1 делает фотографии с разрешением 8192x5472, т. е. приблизительно 45 мегапикселей.
P1 поддерживает следующие форматы изображений и видео: · Изображения: JPEG, JPEG+DNG; · Видео: MP4.
Самый короткий интервал непрерывной съемки P1 составляет 0,7 секунды.
1/2000 с — 1/8 с.
Размер одного пикселя P1 составляет 4,4 микрон.
Для калибровки линзы P1 используется значение калибровки. Внутренние параметры и коэффициент искажения P1 калибруются для каждого устройства перед покупкой. Используемые для калибровки линзы значения записаны в данных Dewarpdata фотографии.
P1 поддерживает отраслевые линзы 24 мм, 35 мм и 50 мм с монтажными опорами DL.
Нет, в настоящее время P1 поддерживает только три варианта отраслевых линз. Линзы P1 оптимизированы для съемки местности и картографирования, в частности оптимизированы запись оптических параметров, запись производительности линзы и напоминания. Линзы с другими монтажными опорами DL позволяют снимать фотографии и видео вручную при установке на камеру Zenmuse P1, но не поддерживают съемку местности и картографирование.
В настоящее время P1 поддерживает только платформа THE M300 RTK. P1 можно установить только на гиростабилизатор №1 при работе THE M300 RTK в режиме одного гиростабилизатора.
Если фотографии делаются P1, записывается позиция отверстия объектива в центре линзы камеры.
В режиме Smart Oblique Capture P1 применяет порядок съемки: внизу, спереди, слева, сзади и справа. Это оптимальный порядок съемки для последующей фотограмметрической обработка перспективных аэроснимков.
При умной наклонной съемке диапазон угла наклона P1 составляет от -60° до -90°.
Соотношение между расстоянием выборки образцов и высотой полета отличается между линзами следующим образом: · 24-миллиметровая линза: GSD=H/55 · 35-миллиметровая линза: GSD=H/80 · 50-миллиметровая линза: GSD=H/120 Где GSD измеряется в сантиметрах (см), а целевое расстояние (H) измеряется в метрах (м).
Нет, увеличение в настоящее время не поддерживается. Автофокус можно использовать в режиме маршрута. В режиме ручной съемки фокусировка выполняется вручную.
Режимы низких помех и высокой чувствительности P1 могут повысить чувствительность камеры (ISO) при уменьшении уровня шума.
P1 можно использовать для съемки местности и картографирования в разных сценариях, в том числе: · 2D-ортомозаика · 3D-аэроснимки · Детальное моделирование · Создание карт в реальном времени
После завершения полетной миссии для пилотов генерируется отчет о полевой работе, позволяющий быстро подтвердить качество полевых данных на месте. Предоставляется следующая информация: · Местоположение каждой фотографии; · Количество фотографий; · Статус позиционирования RTK и точность определения местоположения.
P1 подключается к системе управления состоянием полезной нагрузки в DJI Pilot для записи следующих характеристик: · Время работы устройств · История аномалий · Счетчик использования затвора · Счетчик поворотов гиростабилизатора Затем идут предложения по устранению аномалий и техническому обслуживанию для обеспечения наилучшей производительности.
Да. В папке задач хранятся фотографии, исходные наблюдения GNSS и данные файла записи фотографий, которые используются для расчетов пост-дифференциальной обработки PPK.
Сейчас поддерживается только DJI Pilot.
P1 поддерживает следующие режимы работы: · Аэрофотосъемка · Перспективная аэросъемка · Коридорное картографирование · Полет по точкам маршрута · Ручное управление
Следующие функции решения аэросъемки TimeSync 2.0 доступны при использовании M300 RTK и Zenmuse P1: • Вывод внутреннего времени экспозиции в микросекундах; • Синхронизация времени камеры, гиростабилизатора, системы управления полетом и RTK; • Новая функция компенсации положения и ориентации, записывающая точное положение объектива камеры на фотографиях на базе положения и ориентации дрона и гиростабилизатора.
