Артикул: 6958265169373

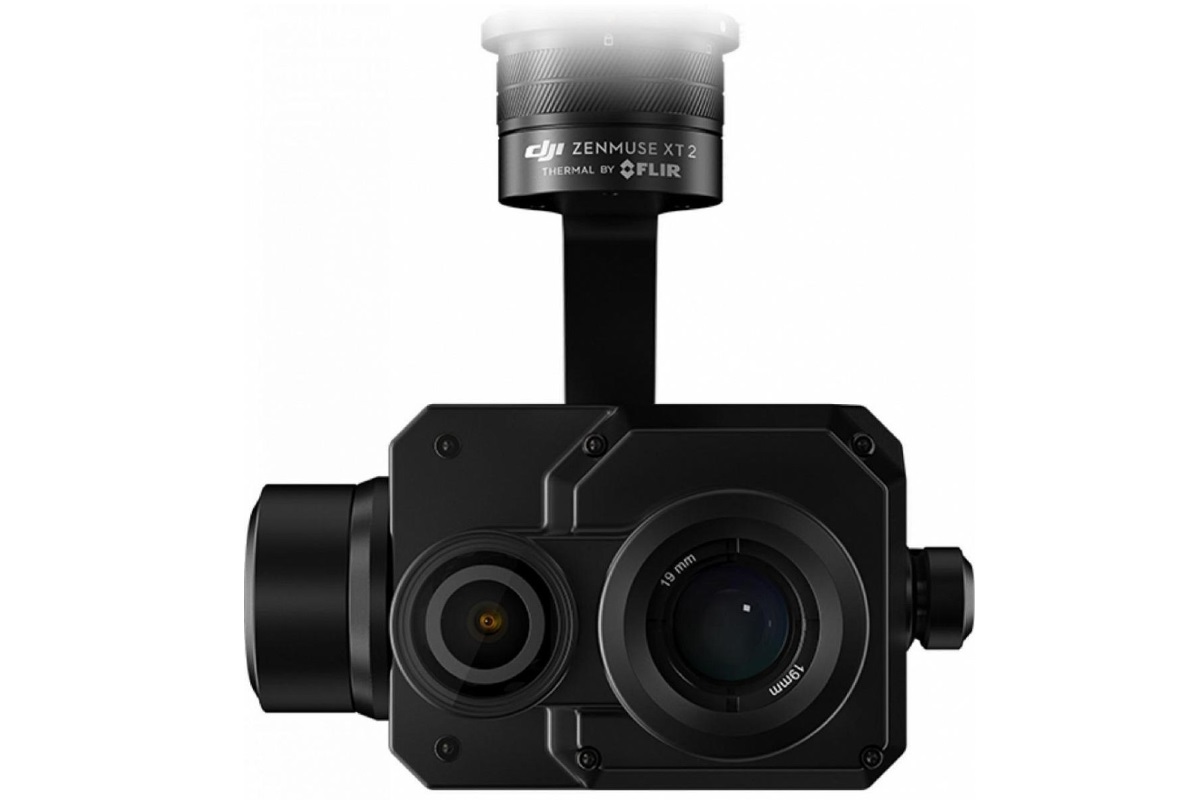

Подвес с тепловизором DJI Zenmuse XT2 640, 9Hz, 25мм, с радиометрией ZXT2A25SR

Zenmuse XT2 оснащен двумя камерами и обеспечивает выполнение сложных и важных задач, в том числе спасение человеческих жизней. Подвес представляет собой интеллектуальную систему стабилизации для ведения плавной съемки с помощью тепловизора FLIR Tau 2 и визуальной 4K-камеры. Обе камеры стабилизатора заключены во всепогодный корпус, что позволяет использовать подвес в суровых климатических условиях. Класс защиты IP44 указывает на возможность применения устройства во время дождя. Тепловая чувствительность тепловизора <50 MK обеспечивает определение минимальной разницы температур между соседними точками. Визуальная камера оснащена матрицей 12 МП и способна вести съемку в 4K с разрешением 3840х2160 при 30 кадрах в секунду. Zenmuse XT2 полностью совместим с промышленными беспилотниками DJI M600 Pro и серией дронов DJI M200.

иконка
Визуальная 4K-камера.
иконка
Тепловизор 640×512, 25 мм, частота кадров 9 Гц.
иконка
Подвес по 3 осям.
иконка
Водонепроницаемый корпус класса защищенности IP44.
Вы попали на страницу устаревшей модели, которой больше не будет в продаже.
Посмотрите современные аналоги.
Фирменная гарантия: 1 год
Гарантия на аксессуары: 6 месяцев

Все товары в нашем магазине Вы можете приобрести в рассрочку "0-0-12"
Модель
  • Zenmuse XT2 ZXT2A25SR
Размеры
  • 123.7×112.6×127.1 мм
Крепление подвеса
  • Съемный
Механический диапазон подвеса
  • Наклон: +45°...-130°; Поворот: ±330°; Крен: -90°...+60°
Управляемый диапазон подвеса
  • Наклон: +30°...-90°; Поворот: ±320°
Макс. скорость управления (наклон)
  • Наклон: 90°/с; Поворот: 90°/с
Диапазон угловой вибрации
  • ±0.01°
Матрица камеры
  • 1/1.7" CMOS; Эффективных пикселе: 12 МП
Объектив камеры
  • С фиксированным фокусным расстоянием; Фокус 8 мм; FOV 57.12°× 42.44
Цифровое увеличение
  • 1x; 2x; 4x; 8x
Режимы фотосъемки
  • Одиночный кадр; серийная съемка (3/5 кадров); съемка с интервалом (2/3/4/7/10/15/20/30 сек)
Разрешение видео
  • 4K Ultra HD: 3840×2160 при 30fps; FHD: 1920×1080 при 30fps
Поддерживаемая система файлов
  • FAT 32 (≤32GB), exFAT (>32GB)
Формат фотосъемки
  • JPEG
Формат видеосъемки
  • MOV, MP4
Рабочие режимы
  • Захват, запись, воспроизведение
Подпись видео
  • Поддерживается
Защита от мерцания
  • Авто, 50 Гц, 60 Гц
Тепловизор
  • Микроболометр VOx без охлаждения
Объектив тепловизора
  • 25 мм: 640×512: FoV/iFoV: f/1.1; 25° x 20°; 0.680 мр; Минимальное фокусное расстояние: 30 см;
Плотность пикселей тепловизора
  • 17 мкм
Спектральный диапазон тепловизора
  • 7.5 - 13.5 мкм
Полная частота кадров тепловизора
  • 9 Гц
Частота кадров тепловизора при экспорте
  • <9 Гц
Чувствительность тепловизора
  • <50 mK at f/1.0
Температурный диапазон тепл-ра (высокое усиление)
  • -25°...+135°C
Температурный диапазон тепл-ра (низкое усиление)
  • -40° до 550°C
Цифровой зум
  • 1x, 2x, 4x, 8x
FPA/форматы вывода цифр. видео
  • 640×512
Хранение данных
  • Карта MicroSD
Фокусное расстояние тепловизора
  • 25 мм
Формат фото тепловизора
  • JPEG, TIFF, R-JPEG
Формат видео тепловизора
  • 8 бит: MOV, MP4; 14 бит: TIFF Sequence, SEQ
Оптимизация изображений
  • да
Цифровая детализация
  • да
Полярность управления (черный/белый горячий)
  • да
Цветное и монохромное отображение (LUTs)
  • да
Поддерживаемые SD-карты
  • MicroSD; Максимальный объем: 128 ГБ. UHS-3; Рекомендуемая модель: Sandisk Extreme 16/32 GB UHS-3; MicroSDHC; Sandisk Extreme 64/128 GB UHS-3 microSDXC
Примечание
  • SD-карта, расположенная рядом с объективом, записывает только инфракрасное RAW-видео в TIFF Sequence и SEQ. Остальные кадры записываются на другую карту. Рекомендуется использовать ImageJ для воспроизведения видеопотока TIFF Sequence и Flir Tools для воспроизведения видеоролика SEQ.

Подвес совместим с полетными платформами серии Matrice 200 и Matrice 600 Pro. Однако стоит учесть, что при использовании XT2 с M600 Pro не будут доступны интеллектуальные функции Heat Track и Quick Track.

Объективы не подлежат замене, поэтому перед покупкой стоит уточнить об установленных на камеры объективах.


Подвес поставляется с 12 типами тепловизионных моделей, имеющих отличие в разрешении, частоте кадров и размерах.

Модель тепловизионной камеры с частотой кадров 9 Гц

Объектив/Разрешение 640 х 512 336 х 256
9mm ZXT2B09SR
13mm ZXT2A13SR ZXT2B13SR
19mm ZXT2A19SR ZXT2B19SR
25mm ZXT2A25SR

Из-за использования двух камер, стабилизатор XT2 имеет два слота карт SD-карт. Каждая карта предназначена для записи и хранения данных с одной из камер. При сохранении видео с тепловизора в файле хранятся радиометрические данные, необходимы для обработки и анализа.

Благодаря двойной конструкции датчика XT2, DJI встроен в два слота для SD-карт. Один хранит типичные фото и видео форматы, а другой зарезервирован для данных теплового видео, в котором хранятся полные радиометрические данные от теплового датчика FLIR, что позволяет использовать различные рабочие процессы после обработки.

Форматы записываемых файлов

Фото Видео
Слот 1 JPG, TIFF, R_JPG MP4, MOV
Слот 2 TIFF SEQ, SEQ

Типы файлов, которые должны использоваться для записи, можно выбрать в приложении DJI Pilot.

Продолжительность полета зависит от многих внешних факторов. Примерно полетное время сведено в таблицу. Все временные данные указаны для оптимальных условий полета

Дроны серии M200 с Zenmuse XT2 и аккумуляторами TB50

  • M200 – 21 минута
  • M210 – 18 минут
  • M210 RTK – 16 минут

Дроны серии M200 с Zenmuse XT2 и аккумуляторами TB55

  • M200 – 30 минут
  • M210 – 28 минут
  • M210 RTK – 25 минут

Дроны M600 Pro с Zenmuse XT2 и аккумуляторами TB47

  • M600 Pro – 31 минута

Коротко говоря, преимущества XT2 можно свести к трем аспектам. Во-первых, у новой модели камеры имеется поддержка как MOV и MP4, так и форматов TIFF SEQ и SEQ. Это расширяет возможности всех участников миссии по пост-обработке и анализу полученных визуальных и тепловых изображений. Во-вторых, добавление визуальной камеры в единый корпус само по себе позволяет одновременно осуществлять запись двух типов видео. В-третьих, двойная матрица камеры помогает использовать эти типы изображений при наложении визуальных кадров на термальные, чтобы получить более детальную информацию.

Помимо геотермального обнаружения, борьбы с пожарами или проверок состояния лесных насаждений Zenmuse XT2 можно с успехом использовать для проверок электрических сетей и ЛЭП, газовых/нефтяных труб и нефте- или газохранилищ, объектов строительства и многого другого.

Да. Все модели XT2 располагают возможностями по выявлению самых горячих и самых холодных объектов. XT2 также способна определить температуры в любой точке, отображенной на дисплее, включая предупреждения о самых высоких температурах.

Чтобы записать RAW-видео в форматах TIFF SEQ и SEQ, необходимо вставить две карты Micro-SD в слоты. В этом случае RAW-видео сохранится на второй карте Micro-SD. В другом же случае вы можете вставить только карту SD в первый слот. Не забывайте, что XT2 поддерживает SD-карты емкостью до 128 Гб и до уровня UHS-3 или же выше.

Формат SEQ (RAW) полезен в том случае, если вам необходимо выполнить постобработку видео, например, настроить цветовую палитру или отредактировать каждый кадр видео.

В настоящее время, если камера Zenmuse XT2 устанавливается на промышленные дроны серии М200 или М600 Pro, вы сможете работать только с приложением DJI Pilot.

Нет, так как объективы Zenmuse XT2 встроены в оригинальный модуль, который не совместим с фильтрами для объектива.

Да. В комплекте имеется две таких карты емкостью 32 Гб.

Вам нужно настроить параметры с помощью MSX Offset в приложении DJI Pilot.

Это уникальный формат изображения от компании FLIR. Он позволяет сохранять информацию о температуре в каждом пикселе, чтобы можно было выполнить анализ с помощью фирменных технологий FLIR Tools. Изображения RJPEG также можно просматривать и обрабатывать, как и файлы в формате JPEG.

У камеры XT2 есть более мощный процессор по сравнению с камерой XT1. Вот почему в XT2 мы видим не только цветовое отображение тепловых кадров, но и множество деталей и больше четкости, когда речь идет о разных температурах.

В отличие от тепловизионной камеры визуальная в модели XT2 может записывать видео в формате 4K.

Можно отметить несколько таких факторов. Во-первых, отражение объектов на металлических поверхностях будет приводить к снижению качества обнаружения температурных параметров. Во-вторых, на процесс определения температуры также оказывает влияние температура фона или окружающей среды. В ясную погоду он будет ниже, а в облачную или холодную выше. В третьих, оказывает влияние влажность и температура воздуха. В-четвертых, плотность воздуха. Более плотный воздух мешает точному определению температуры.

Для Zenmuse XT2 есть тепловизионные объективы с фокусным расстоянием в 9 мм, 13 мм, 19 мм и 25 мм. Кроме того, каждая модель имеет еще и 8-мм визуальный объектив.

Чтобы помочь вам разобраться в этом, возьмем в качестве примера модель камеры ZXT2A19SR: 1. ZXT2 означает Zenmuse XT 2. 2. “A” обозначает объектив с разрешением 640*512. “B” - это объектив с разрешением 336*256. 3. 19 - это фокусное расстояние в 19 мм у объектива. 4. “S” указывает на объектив с рабочей частотой 9 Гц. 5. “R” - зональное определение температуры."

В режиме High Gain камера Zenmuse XT2 становится более чувствительной к разнице температур, однако будет работать в узком температурном диапазоне. Совершенно обратный результат будет в режиме Low Gain. Например, в режиме High Gain: 1. Определяемый диапазон температур при разрешении 640*512 составит от -25°C до +135°C; 2. Определяемый диапазон при разрешении 336*256 составит от -25°C до +100°C; В режиме Low Gain все объективы смогут определить температуру в диапазоне от -40°C до +550°C.

Эта функция разделяет видеосигнал на две части: одна - трансляция с тепловизионной камеры, а другая - с визуальной. Кадры с тепловизионной камеры будут отображаться в оригинальном размере, а с визуальной - уменьшены, чтобы все соответственно отображалось на дисплее.

Это три различных уровня точности профиля объекта и его изображения. Если уровень MSX задан “low”, то профиль и изображение объекта будут менее видимыми.

FFC означает “Калибровка плоского поля” / Flat-Field Calibration. Она позволяет сделать изображение более четким для наблюдения температурных вариаций. Функцию FFC можно выключить в настройках и включать вручную.

Функция Heat Track. Ее можно включить соответствующей кнопкой, чтобы XT2 стала отслеживать самую горячую точку на исследуемом объекте.

Функция Spotlight помогает XT2 отслеживать объект на основе видимого света.

Функция PIP отвечает за живую трансляцию, разбитую на две части - с тепловизионной и визуальной камер. Причем тепловое изображение можно также встроить в центр визуального.

Самую свежую версию прошивки XT2 можно загрузить на официальном сайте компании DJI и сохранить ее на предварительно отформатированной карте Micro-SD. Затем следует вставить карту Micro-SD в один из соответствующих слотов на камере XT2 и установить камеру на любой совместимый дрон M200 или M600 Pro. После этого нужно включить дрон и запустить обновление. Если вы хотите узнать подробнее об этой процедуре, обратитесь к помощи обучающего видео.
