Цифровая система DJI FPV Experience Combo

При использовании цифровой системы FPV DJI
1) не производите полеты в зонах с серьезными помехами, например, c сильными сигналами Wi-Fi;
2) не производите полеты на дальние расстояния или на недостаточной высоте;
3) отключите Wi-Fi внешних модулей, установленных на дроне, во избежание помех;
4) не используйте общий канал связи для полетов.

При одновременном использовании нескольких систем FPV DJI могут возникать помехи. Чтобы этого избежать, следуйте нижеприведенным указаниям.
1) Безопасное расстояние между дронами должно составлять по меньшей мере 3 метра. Производите включение и выбор частоты канала дронов по очереди. Все пилоты должны использовать разные каналы частот. Если появляются помехи в трансляции, перезагрузите все устройства.
2) Пилотам следует избегать использование общего канала одновременно при полете, т. к. это может вызвать увеличение помех и снижение качества трансляции изображения.
3) Если выбранный вами канал частоты расположен рядом с каналом другого пилота, убедитесь, что ваш дрон находится в более 3 метрах от его очков.
4) Убедитесь, что расстояние между каждой парой очков составляет по меньшей мере 3 метра.
5) Если возникают помехи трансляции из-за того, что несколько пилотов управляют дронами в одной области, перезагрузите воздушный модуль.

Этого делать не рекомендуется. Если вы выберете канал, который уже занят, оба пилота могут быть временно переключены на общий канал, что вызовет помехи сигнала. Кроме того, оба пользователя могут потерять контроль над дроном и перестать получать трансляцию видео.

При использовании системы FPV DJI в других странах и регионах необходимо соблюдать местные законы о радиосвязи. Подключите систему FPV DJI к DJI Assistant 2 (серии FPV DJI), и программное обеспечение автоматически выполнит настройку системы в соответствии с местными законами.

Избегайте попадания прямых солнечных лучей на линзы, так как это может нанести необратимый ущерб оптике.

Воздушный модуль FPV DJI может сильно нагреваться. Не прикасайтесь к нему без предварительного охлаждения. Постарайтесь не использовать воздушный модуль в течение длительного времени без вентиляции в условиях высоких температур. В противном случае воздушный модуль нагреется и перейдет в режим «Low Power» (энергосберегающий), что повлияет на качество работы.

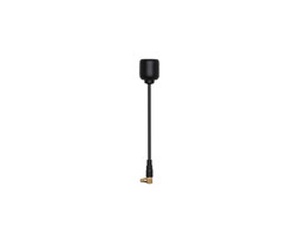

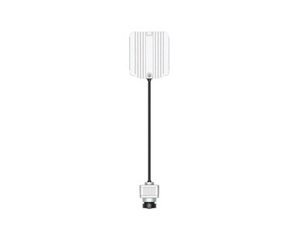

Воздушный модуль FPV DJI оснащен антенной MMCX. Учитывая небольшой размер контакта для подсоединения антенны, удерживайте воздушный модуль одной рукой и осторожно вытащите антенну горизонтальным движением другой руки. Не совершайте резких движений при подсоединении или отсоединении антенны, так как это может повредить контакт или разъем.

Задержка сигнала между конечными пунктами – общее время, прошедшее с момента запечатления данных камерой до их появления на дисплее. Наиболее низкое значение задержки сигнала цифровой системы FPV DJI составляет 28 мс при качестве изображения 720p со скоростью 120 кадров/с. Это наиболее часто достигается на открытом пространстве без электромагнитных помех.

1080×720 с соотношением размеров сторон 4:3 и 1440×810 с соотношением размеров сторон 16:9.

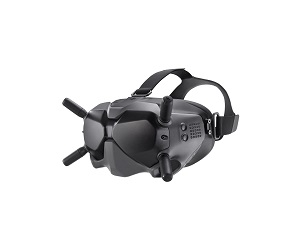

Для очков FPV DJI используются внешние аккумуляторы с диапазоном напряжения 7,4–17,6 В. Пользователям рекомендуется применять аккумуляторы 4S. Общее энергопотребление составляет около 7 Вт. Время работы одного аккумулятора 4S с емкостью 1600 мАч составляет 3,5 часа при непрерывном использовании.

Видео MP4 в формате 720p со скоростью 60 кадров/с.

Видео в формате MP4, MOV и MKV (H.264).

Очки FPV DJI поддерживают карты памяти microSD объемом до 128 Гбайт.

Нет.

Видео MP4 в 1080p со скоростью 60 кадров/с и в 720p со скоростью 120 кадров/с.

FCC/SRRC: 700 мВт
CE: 25 мВт
MIC: 350 мВт

Воздушный модуль FPV DJI поддерживает карты microSD объемом до 128 Гбайт.

В воздушном модуле FPV DJI используются внешние аккумуляторы с диапазоном напряжения 7,4–17,6 В. Пользователям рекомендуется использовать аккумуляторы 4S. Энергопотребление системы передачи видеосигнала составляет 4–9 Вт при нормальной температуре.

Пульт управления FPV DJI оснащен разъемом USB-C и разъемом TRS 3,5 мм. Для использования симуляторов подсоедините электронный ключ к пульту управления через разъем TPS 3,5 мм, затем подключите электронный ключ к компьютеру.

Задержка сигнала управления – общее время с момента подачи команды на пульте до совершения действия дроном. Задержка сигнала пульта управления FPV DJI может составлять всего 7 мс при использовании протокола SBUS Baud Fast, 7 мс. (Для достижения низкой задержки сигнала в 7 мс пользователям необходимо установить последнюю версию ПО на полетный контроллер).

Полностью заряженный аккумулятор работает до 7,5 часов при непрерывном использовании.

Да. Вы можете приобрести корригирующие линзы (+2 дптр, +4 дптр, +6 дптр или +8 дптр) для очков FPV DJI.

Да. В настоящий момент доступен только один размер поролоновой подкладки очков FPV DJI. Подкладку не рекомендуется часто отсоединять от очков.

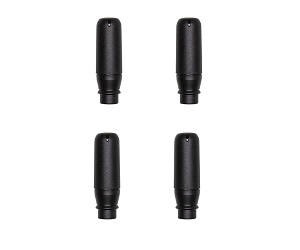

Антенны должны быть немного подвижны для предохранения очков при падении с высоты. Если антенны будут полностью зафиксированы, они сломаются при ударе.

Вполне естественно, что при резкой смене температуры и влажности экраны и линзы могут запотевать. Воздержитесь от использования очков FPV DJI в подобных условиях. При запотевании экранов или линз переместите очки в помещение с комнатной температурой и подождите, пока конденсат не исчезнет. Воздержитесь от использования очков в условиях высокой температуры и влажности.

Да. Приемопередатчик воздушного модуля DJI, коаксиальный видеокабель (для подключения камеры к воздушному модулю) и камеру FPV DJI можно отсоединить. Пользователи могут посмотреть обучающие видео, посвященные отсоединению данных компонентов, для получения более подробной информации.

Убедитесь, что проводниковая подкладка на крышке приемопередатчика и задней крышке камеры не повреждена. Также убедитесь, что коаксиальный видеокабель надежно подсоединен к камере.

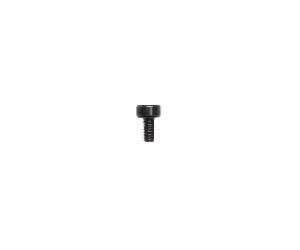

Вставьте стандартные винты M2 в отверстия, расположенные по обеим сторонам камеры FPV DJI. В комплекте с камерой FPV DJI также поставляется четыре винта M2 (4 мм), которые можно использовать для установки камеры в другие летательные аппараты.

Нет.

Да. Слева и справа на обратной стороне пульта находятся крышки из резины, под ними вы найдете регулировочные отверстия. Настройте чувствительность джойстиков с помощью отвертки. Закройте обе крышки после завершения работы.

Осторожно закрепите крышки в отверстиях. Не прижимайте их ладонью.

Да. Однако этого делать не рекомендуется. Если при отсоединении пульта управления и переключении между режимами 1 и 2 вручную возникнут неполадки, официальная гарантия этого не покроет.
Перед использованием пульта управления:
1. включите очки;
2. перейдите в настройки;
3. откройте "Remote Controller Settings" (настройки пульта);
4. выберите режим "Stick" (джойстики);
5. выберите тип "Mode 1" (режим 1) или "Mode 2" (режим 2).
Не забывайте, что тип режима джойстиков должен совпадать с версией пульта управления, который вы планируете использовать.

Перейдите на страницу системы FPV DJI на официальном сайте DJI, откройте вкладку «Загрузки» и скачайте DJI Assistant 2. Включите все модули и подключите их к DJI Assistant 2, чтобы начать активацию и обновление. Смотреть обучающее видео

Задержка видеосигнала не увеличивается при записи видео с помощью очков FPV DJI. Однако задержка передачи видеосигнала возрастает приблизительно на 5 мс при записи видео с помощью приемопередатчика воздушного модуля FPV DJI.

Да. Аналоговые приемники сторонних производителей можно подключить к очкам FPV DJI через разъем AV IN. Использовать аналоговую систему передачи одновременно с цифровой системой FPV DJI не рекомендуется.

Нет.

Нет. После успешного сопряжения очков FPV DJI с приемопередатчиком воздушного модуля FPV DJI операция будет выполняться автоматически при повторном использовании.

Нет. Это вызовет сильные помехи и ослабит сигнал передачи видео.

Да, но полеты при подключении очков FPV DJI к общему каналу связи не рекомендуются. После включения очков пользователи сперва направляются на общий канал связи. Рекомендуется вручную переключиться на другой канал передачи, чтобы избежать помех от других дронов.

В этом режиме используемые зрителем очки применяют систему односторонней связи с воздушным модулем, что может повлиять на качество изображения и сигнала. Однако это не оказывает влияния на очки пилота. Для хорошего качества сигнала при просмотре видео в режиме «Audience» выберите подходящее местоположение, позволяющее обеспечить свободное прохождение сигнала между очками зрителя и воздушным модулем.

Когда воздушный модуль FPV DJI переходит в режим «Low Power» (энергосберегающий) из-за перегрева, значения частоты кадров и дальности передачи сигнала уменьшаются, задержка сигнала увеличивается, а видеозапись прекращается.

Нет.

Да. Однако поддерживаются только определенные параметры полетного контроллера.

Betaflight 4.1.0 и выше.

Да. Однако этого делать не рекомендуется. В системе FPV DJI используются частоты 5,725–5,850 ГГц, а в аналоговой системе – 5,8 ГГц. При совместном использовании возможно возникновение помех.

Да. Если приемопередатчик воздушного модуля FPV DJI работает в течение длительного времени, он нагревается до определенной температуры и автоматически переходит в режим «Low Power» (энергосберегающий). При этом частота кадров снижается до 30 кадров/с, а задержка сигнала может превысить 60 мс.

Приемопередатчик будет работать на общем канале связи. Пользователи не смогут изменять настройки или переключать каналы.

Да, но при использовании системы FPV DJI с другими пультами нужен дополнительный приемник. При использовании пульта управления FPV DJI он не требуется.
