Phantom 4 RTK – новое слово в картографии. Самый компактный и точный дрон DJI для создания карт, работающий на небольших высотах.
Артикул: 6958265185724

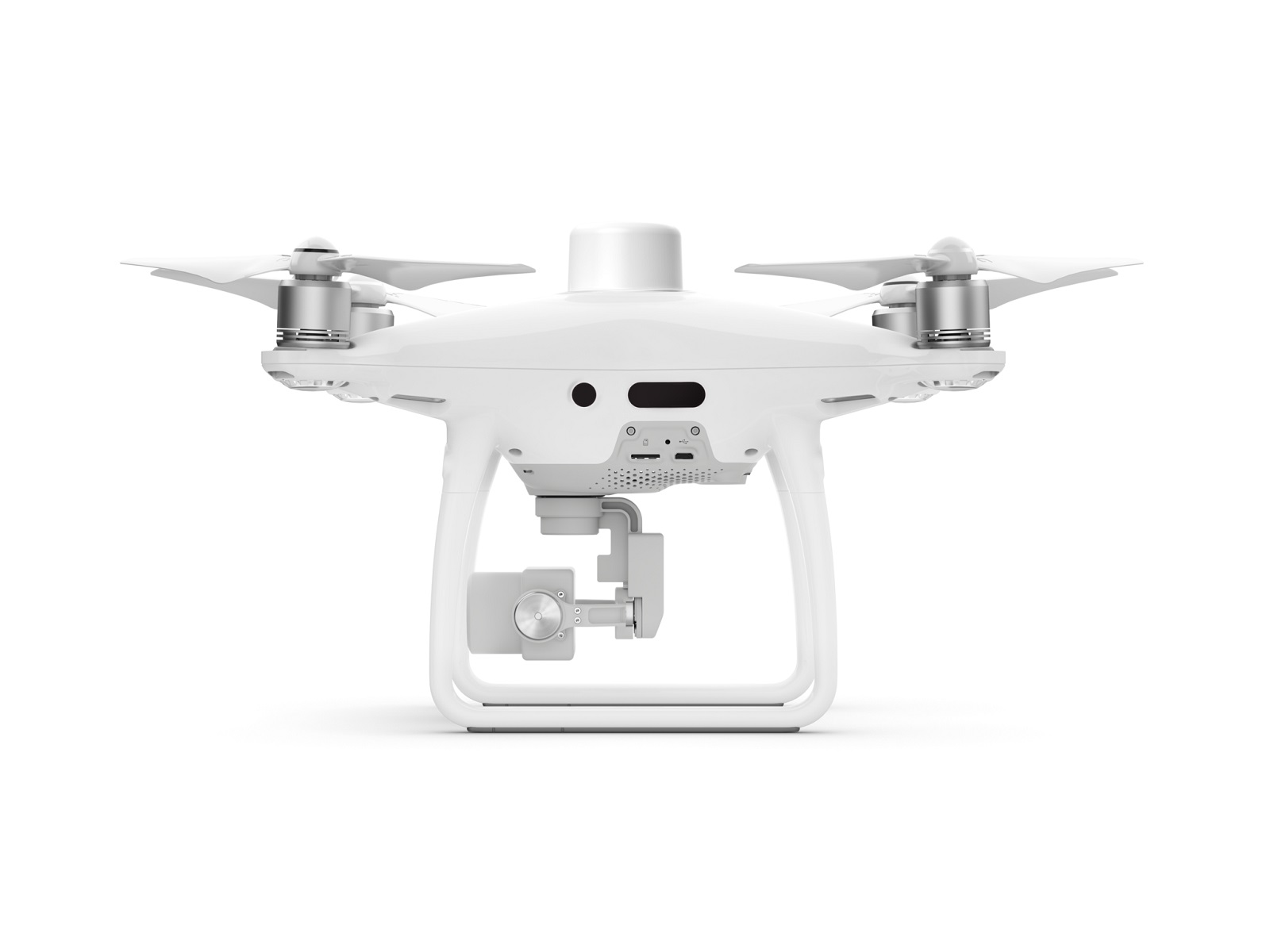

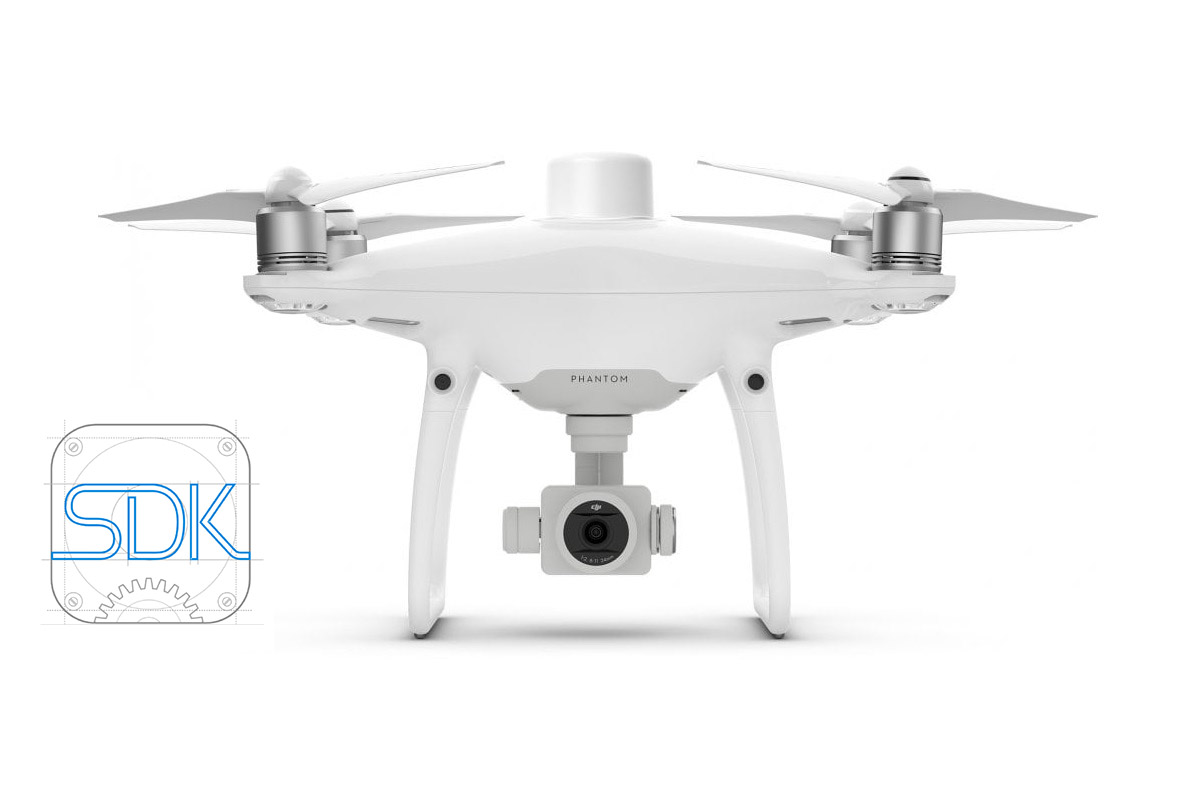

Квадрокоптер DJI Phantom 4 RTK SDK
Уникальная новая модель дрона из серии DJI Phantom 4, оснащенная модулем RTK, для выполнения геодезических, картографических и инспекционных задач. Обеспечивает высокую точность и производительность. Поддерживает Mobile SDK.
Полетное время 30 минут.
Матрица 1” CMOS.
Дальность передачи 7 км.
Максимальная скорость 58 км/ч.
Точность позиционирования ±0.1 м.
Функция картографирования.
Личный оффлайн курс "Школы пилотов" с нашим экспертом: Настройка, управление, режимы, секреты.
690 000 руб.
Фирменная гарантия: 1 год
Гарантия на аксессуары: 6 месяцев
Все товары в нашем магазине Вы можете приобрести в рассрочку "0-0-12"
Фантастический интеллект. Высокая точность.
Видео о DJI Phantom 4 RTK
Мобильный сервис SDK
Компания DJI всегда открыта для сотрудничества, особенно если речь идет о создании профессиональных приложений. Если вы приобретаете Phantom 4 RTK SDK, то вы получаете огромные возможности за счет совместимости с пакетом для разработчиков мобильных приложений, который создала компания DJI - Mobile SDK. Он позволит вам быстро и без проблем автоматизировать и оптимизировать работу самого дрона и его компонентов с помощью мобильного гаджета.
Картография нового поколения
DJI полностью переосмыслила технологию дронов и достигла нового стандарта точности.
Phantom 4 RTK предоставляет данные с точностью до сантиметра с использованием небольшого количества точек маршрута.
*при полете в солнечную погоду; скорость ветра: менее 4 м/с, высота: 100 м, наземное разрешение: 2,74 см, степень фронтального наложения кадров: 80%, степень латерального наложения кадров: 70%
Phantom 4 RTK предоставляет данные с точностью до сантиметра с использованием небольшого количества точек маршрута.
|
|
|
|
1 см+1 мд Точность позиционирования в горизонтальной плоскости |
1,5 см+1 мд Точность позиционирования в вертикальной плоскости |
5 см* Абсолютная точность фотограмметрической модели в горизонтальной плоскости |
*при полете в солнечную погоду; скорость ветра: менее 4 м/с, высота: 100 м, наземное разрешение: 2,74 см, степень фронтального наложения кадров: 80%, степень латерального наложения кадров: 70%
Совместимость с мобильной станцией D-RTK 2
Мобильная станция D-RTK 2 передает дифференциальный сигнал в Phantom 4 RTK в режиме реального времени, что позволяет получить точные данные при картографировании. Мобильная станция и система передачи OcuSync 2.0 позволяют Phantom 4 RTK получать данные с точностью до сантиметра в любых условиях.
Позиционирование с точностью до сантиметра

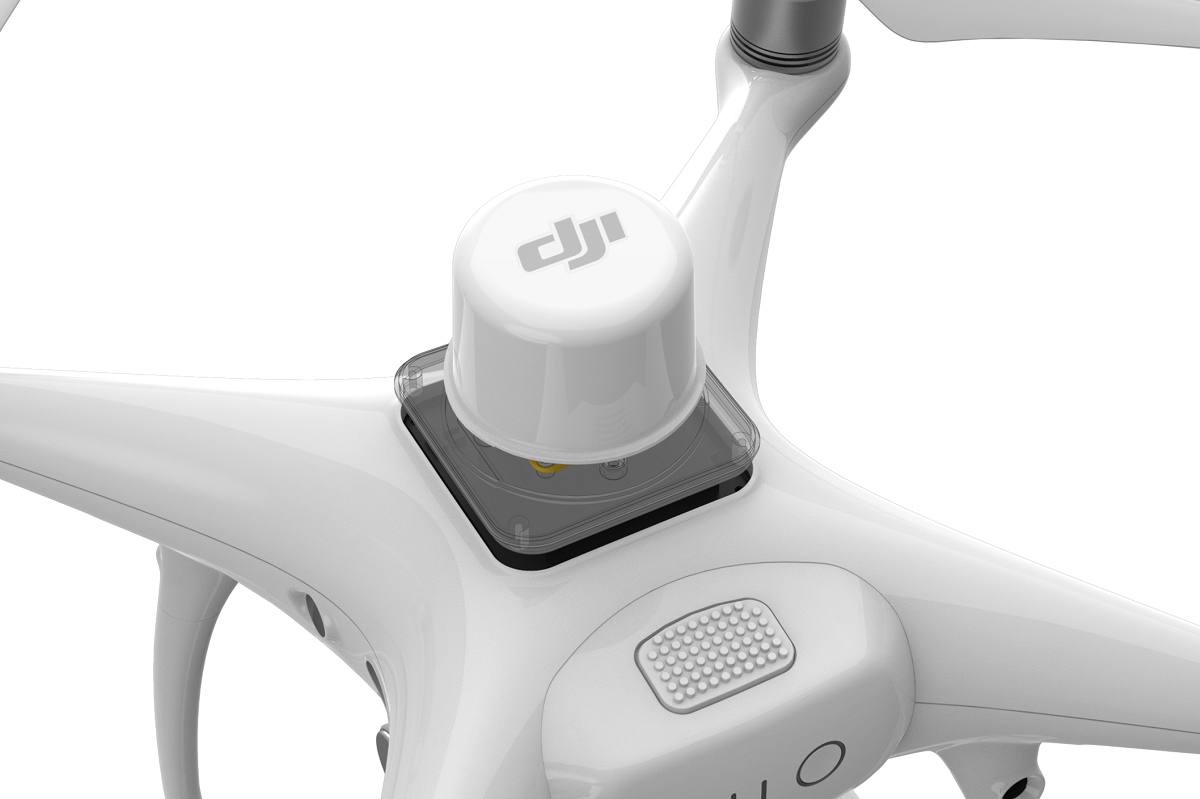

В Phantom 4 RTK встроен новый модуль RTK, который обеспечивает получение данных позиционирования в режиме реального времени с точностью до сантиметра и с минимальной абсолютной погрешностью метаданных изображения. Под приемником RTK расположен модуль спутниковых систем позиционирования, обеспечивающий стабильность полета в местности со слабым сигналом, например, в крупных городах. Совмещение этих двух модулей Phantom 4 RTK способствует оптимизации безопасности полета и получению точных данных для геодезии, картографии и инспекций.
Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.
Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.
Сбор точных данных с TimeSync
Для наиболее эффективного использования модулей позиционирования Phantom 4 RTK была создана cистема TimeSync. Она обеспечивает постоянную связь между полетным контроллером, камерой и модулем RTK. Кроме того, TimeSync использует самые точные метаданные каждого снимка и перемещает данные позиционирования в центр CMOS. Это оптимизирует результаты фотограмметрических методов и позволяет получить данные позиционирования с точностью до сантиметра.
Точная система обработки изображений
Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Phantom 4 RTK оснащен механическим затвором, который предотвращает смазанность изображения при движении. Любая задача будет выполнена идеально, будь то картографирование или сбор данных. Благодаря высокому разрешению снимков Phantom 4 RTK достигает наземного разрешения в 2,74 см с высоты полета 100 м. С целью достижения максимальной точности, объектив каждого летательного аппарата Phantom 4 RTK проходит проходит процесс калибровки с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.
Применение в картографии
Phantom 4 RTK от DJI – дрон для эффективного картографирования, поддерживающий различные способы управления и бесплатные технологии.
Приложение для составления маршрутов
Приложение GS RTK позволяет пилотам осуществлять управление Phantom 4 RTK в двух режимах: «Фотограмметрия» и «Полет по точкам». В них можно составить маршрут и одновременно регулировать степень наложения кадров, скорость, параметры камеры и т.д. в процессе картографирования или инспекции.
Приложение GS RTK имеет множество полезных функций для картографирования и инспекций. Файлы KLM, используемые для планирования полета, теперь можно загрузить прямо в приложение. Режим приоритета выдержки автоматически контролирует экспозицию на всех снимках. В случае возникновения неблагоприятных условий, например, сильного ветра, пилот получит предупреждение в приложении.
Приложение GS RTK имеет множество полезных функций для картографирования и инспекций. Файлы KLM, используемые для планирования полета, теперь можно загрузить прямо в приложение. Режим приоритета выдержки автоматически контролирует экспозицию на всех снимках. В случае возникновения неблагоприятных условий, например, сильного ветра, пилот получит предупреждение в приложении.
Приложения сторонних производителей

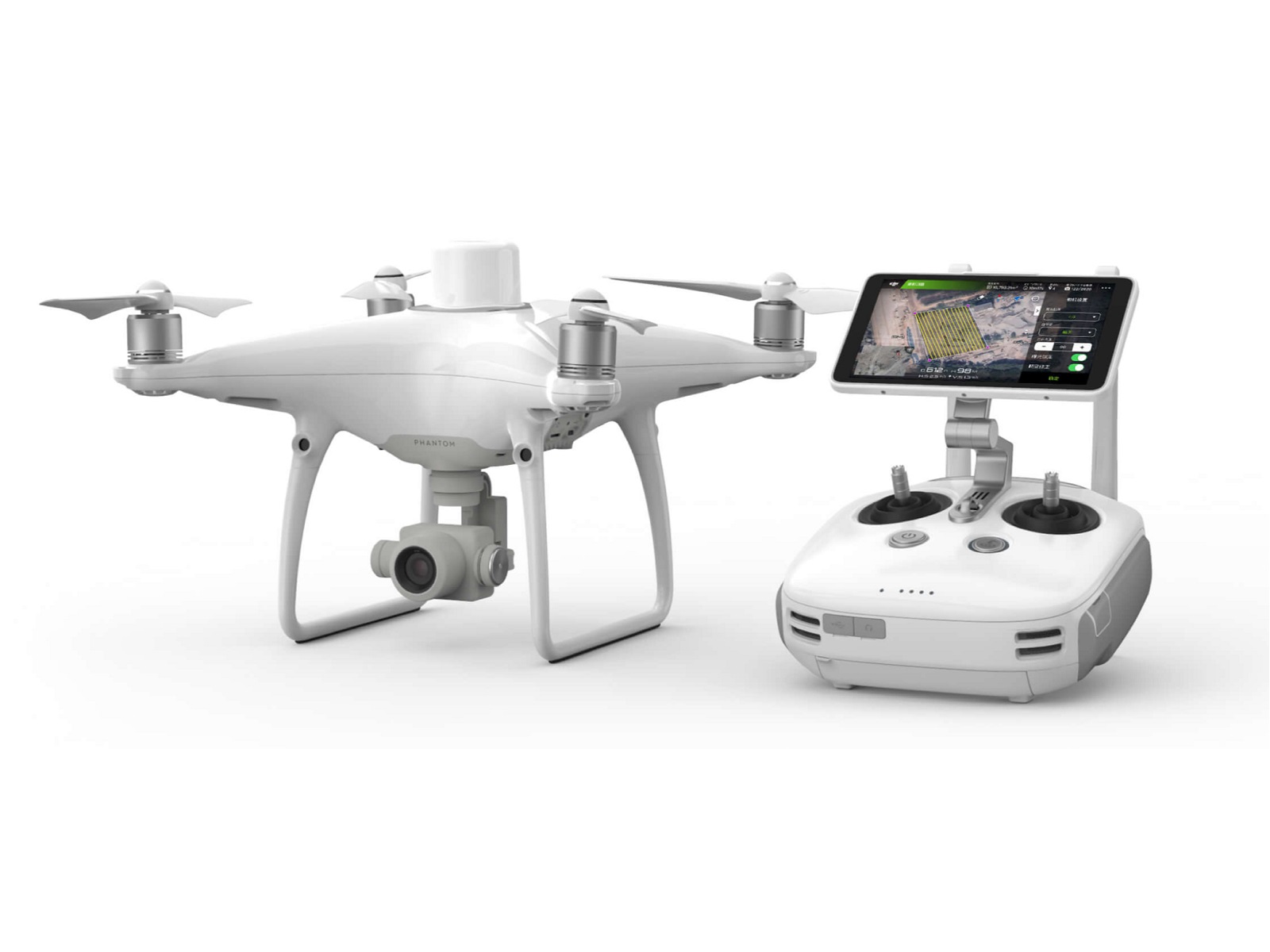

Стандартный пульт управления предоставляет пилотам Phantom 4 RTK доступ к лучшей экосистеме приложений для дронов – как от DJI, так и от сторонних производителей. Для использования полного потенциала Phantom 4 RTK вы можете установить поддерживаемое приложения с мобильным SDK от DJI, просто подключив к пульту совместимое устройство на базе Android или iOS.
Система передачи OcuSync
Стабильный сигнал передачи изображений и видео HD на расстоянии до 7 км, что особенно полезно для картографирования больших площадей.
Система может быть особенно полезной, если приходится работать на большой площади. Следует иметь в виду, что параметры системы во многом зависят от конкретных условий пилотирования и погодных условий.
Система может быть особенно полезной, если приходится работать на большой площади. Следует иметь в виду, что параметры системы во многом зависят от конкретных условий пилотирования и погодных условий.
Всё готово для работы! Начните составлять карты прямо сейчас
С приложением GS RTK вы получаете простой метод для сбора данных. К вашим услугам не только сеть RTK, но и возможности мобильной станции D-RTK 2. Таким образом, в вашем распоряжении все инструменты для выполнения геодезических, картографических и инспекционных задач.

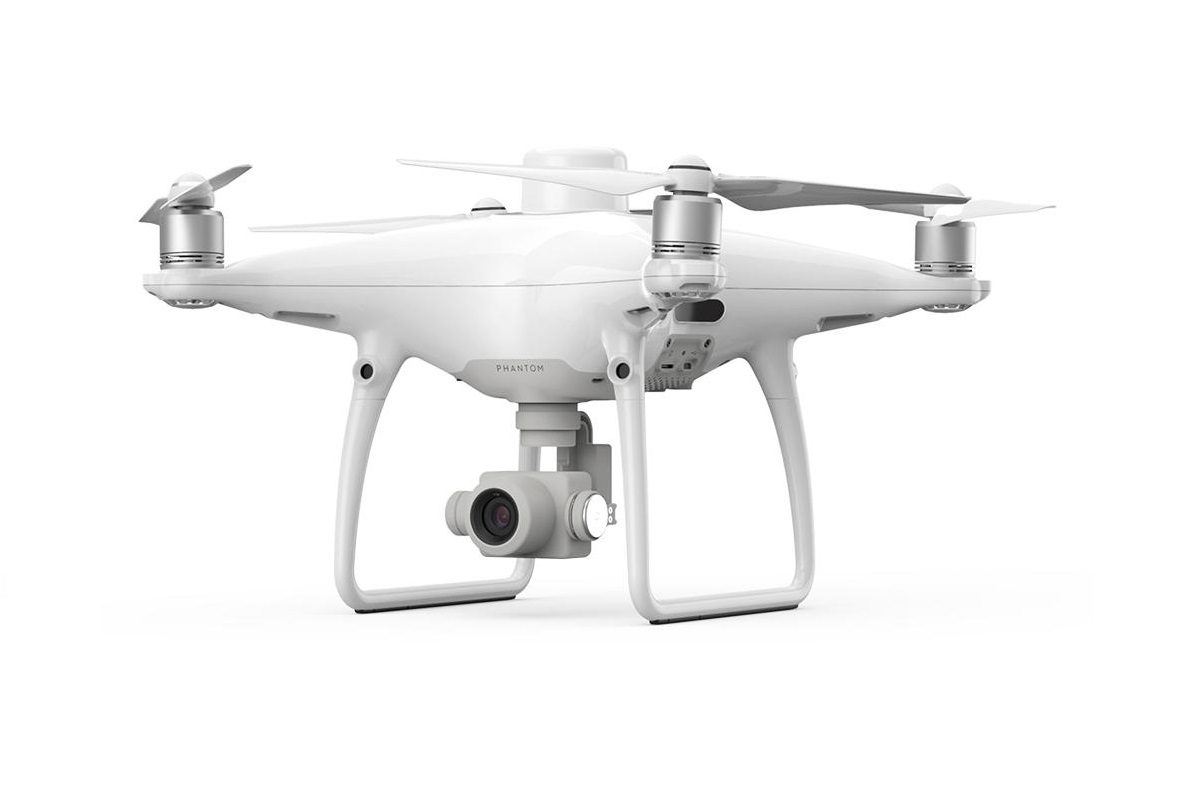

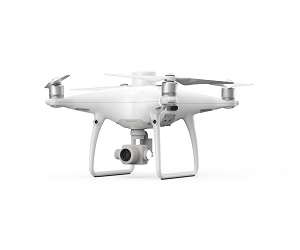

Квадрокоптер DJI Phantom 4 RTK - 1шт

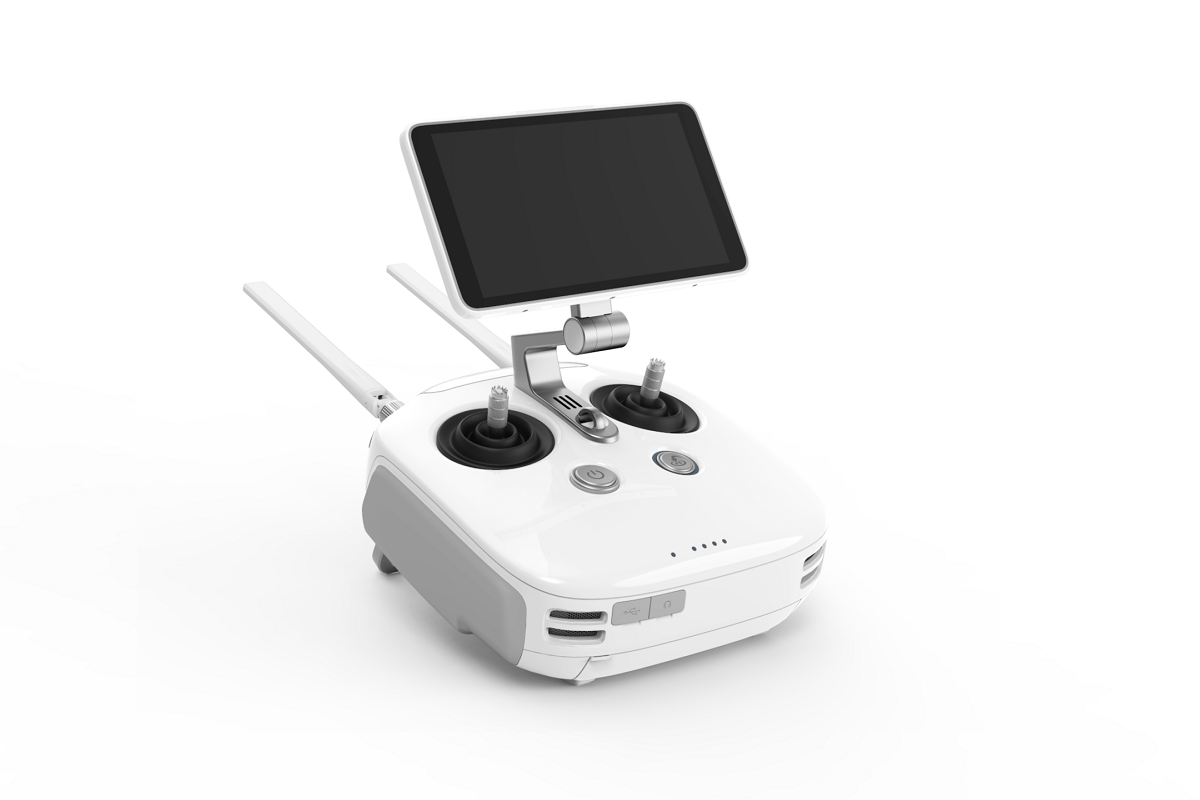

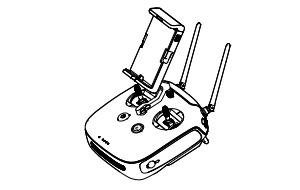

Пульт дистанционного управления - 1 шт

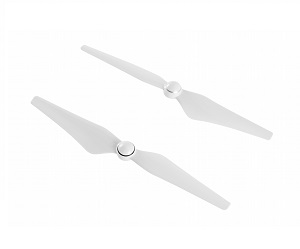

Пара пропеллеров - 4 шт

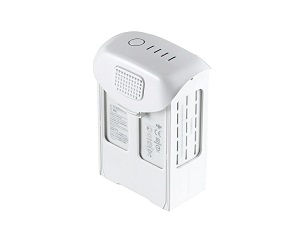

Интеллектуальная полетная батарея - 2шт

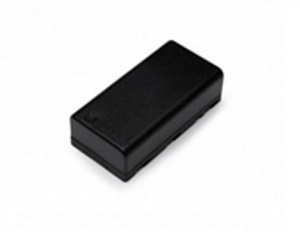

Интеллектуальная батарея для ПДУ - 1шт

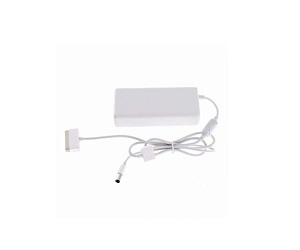

Зарядное устройство - 1шт

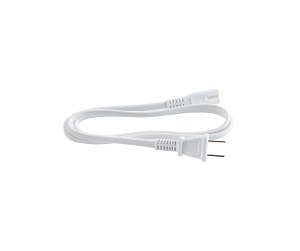

Кабель питания - 1шт

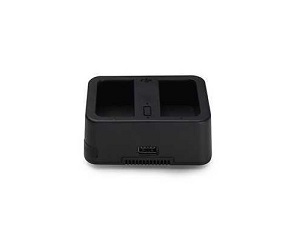

Зарядный Хаб для аккумулятора ПДУ - 1шт

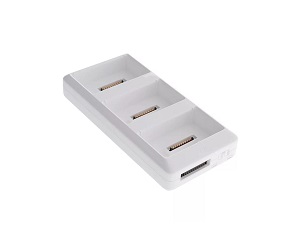

Зарядный Хаб для аккумулятора дрона - 1шт
Документация

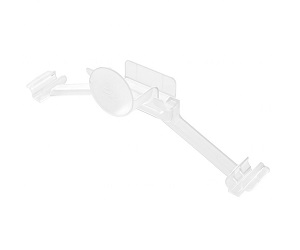

Фиксатор подвеса - 1шт
Фиксатор подвеса - 1шт

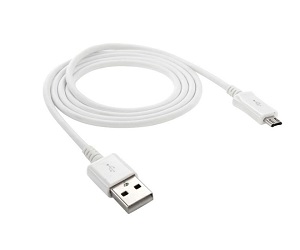

Кабель Micro-USB - 1шт

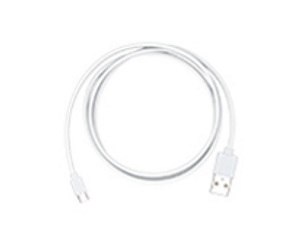

Кабель USB-С - 1шт
Кабель USB-С - 1шт

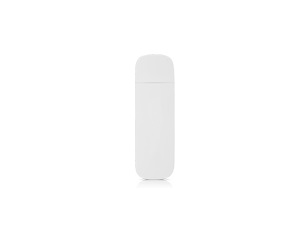

Модем - 1шт

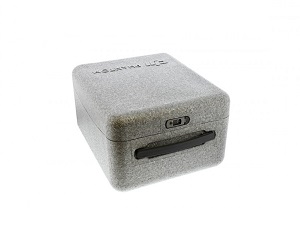

Кейс для транспортировки - 1шт

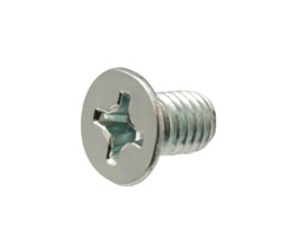

Винт с крестообразным шлицем Phillips - 2шт
Взлетная масса
- 1391 г
Размер по диагонали
- 350 мм
Макс. скорость на взлете
- 6 м/сек (в автоматическом режиме пилотирования); 5 м/сек (в ручном режиме пилотирования)
Макс. скорость при приземлении
- 3 м/сек
Макс. скорость (без ветра)
- 50 км/ч (в режиме P-mode), 58 км/ч (в режиме A-mode)
Макс. высота полета
- 6000 м
Макс. полетное время (без ветра)
- Около 30 мин
Диапазон рабочих температур
- От 0° до 40°
Рабочая частота летательного аппарата
- 2.400 ГГц - 2.483 ГГц (Европа, Япония, Корея); 5.725 ГГц - 5.850 ГГц (США, Китай)
Мощность передачи (EIRP)
- 2.4 ГГц: CECE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm; 5.8 ГГц: SRRC（Китай）/ FCC（США）/(Тайвань, Китай)：< 26 dBm
Поддерживаемые системы спутниковой навигации
- GPS+GLONASS+Galileo*; GPS+BeiDou+Galileo*（Азия);
Точность позиционирования
- Точность работы при включенном RTK: По вертикали: ±0.1 м; По горизонтали: ±0.1 м; При отключенном RTK: По вертикали：±0.1 м (с визуальным позиционированием); ±0.5 м (с GNSS-позиционированием); По горизонтали：±0.3 м (с визуальным позиционированием); ±1.5 м (с GNSS-позиционированием)
Смещение положения изображения
- Положение центра камеры относительно фазового центра встроенной антенны D-RTK под осью корпуса дрона: (36, 0 и 192 мм) уже применяется к координатам изображения в данных Exif. Положительные оси x, y и z корпуса летательного аппарата указывают соответственно вперед, вправо и вниз от дрона.
Управляемый диапазон подвеса
- от -90° до +30°
Стабилизация подвеса
- 3-осевая (наклон, вращение, поворот)
Макс. скорость управления (наклон)
- 90°/сек
Диапазон угловой вибрации
- ±0.02°
Матрица камеры
- 1" CMOS; Эффективные пиксели: 20 M
Объектив камеры
- Угол обзора 84°; 8.8 мм / 24 мм (35 мм ЭФР 24 мм); f/2.8 - f/11, автофокус при 1 м - ∞
Диапазон ISO
- Видео: 100-3200 (режим Auto); 100-6400 (Ручной режим); Фото: 100 - 3200 (режим Auto); 100-12800 (Ручной режим)
Скорость срабатывания затвора
- Механический затвор: 8 - 1/2000 сек; Электронный затвор: 8 - 1/8000 сек
Макс. размер изображения
- 4864 × 3648 (4:3); 5472 × 3648 (3:2)
Разрешение видео
- H.264, 4K：3840 × 2160 30p
Поддерживаемая система файлов
- FAT32 (≤ 32 Гбайт); exFAT(> 32 Гбайт)
Формат фотосъемки
- JPEG
Формат видеосъемки
- MOV
Диапазон рабочих температур камеры
- От 0° до 40° C
Диапазон скоростей
- ≤50 км/ч при высоте 2 м с соответствующим освещением
Диапазон высот
- 0 - 10 м
Рабочий диапазон датчиков
- 0 - 10 м
Угол обзора датчиков
- Вперед/Назад: 60° (по горизонтали), ±27° (по вертикали); Вниз: 70° (вперед и назад), 50° (влево и вправо)
Диапазон обнаружения препятствий
- 0.7 - 30 м
Частота измерения
- Вперед/Назад：10 Гц; Вниз：20 Гц
Условия функционирования визуальной системы
- Поверхность с видимой текстурой, уровень освещенности >15 лк
Диапазон обнаружения препятствий ИК
- от 0.2 до 7 м
Угол обзора ИК
- 70° (по горизонтали); ±10° (по вертикали)
Частота измерения ИК
- 10 Гц
Рабочие условия ИК
- Поверхность из материала с рассеянным отражением и коэффициентом отражения > 8% (например, стена, деревья, люди и т.п.)
Рабочая частота пульта
- 2.400 ГГц-2.483 ГГц (Европа, Япония, Корея); 5.725 ГГц - 5.850 ГГц (США, Китай)
Диапазон рабочих температур пульта
- От 0° до 40° C
Макс. расстояние передачи (без помех)
- FCC: 7 км; SRRC / CE / MIC / KCC: 5 км (без препятствий и помех)
Мощность передачи пульта (EIRP)
- 2.4 ГГц: CE / MIC / KCC：< 20 dBm; 5.8 ГГц: SRRC / FCC：< 26 dBm
Дисплей
- Размер экрана 5.5 дюймов, 1920 × 1080, 1000 кд/м2, ОС Android; Память 4 Гб RAM+16 Гб ROM
Тип аккумулятора
- LiPo 4S
Вес аккумулятора
- 468 г
Емкость аккумулятора
- 5870 мАч
Номинальное напряжение аккумулятора
- 15.2 В
Энергоемкость аккумулятора (потребление энергии)
- 89.2 Вт/ч
Температура зарядки аккумулятора
- От -10° до 40°C
Диапазон рабочих температур аккумулятора
- От -20° до 40°C
Макс. мощность зарядки аккумулятора
- 160 Вт
Полетная батарея
- Емкость: 4920 мАч; Напряжение: 7.6 В; Тип батареи: LiPo 2S; Мощность: 37.39 Вт/ч; Диапазон рабочих температур: от -20° до 40°C
Напряжение зарядного устройства
- 17.4 В
Номинальная мощность зарядного устройства
- 160 Вт
Потребление энергии
- 16 Вт (типовое значение)
Напряжение на входе ЗСПБ
- 17.3 - 26.2 В
Напряжение и ток на выходе ЗСПБ
- 8.7 В, 6 В; 5 В, 2 А
Диапазон рабочих температур ЗСПБ
- От 5° до 40 °C
Напряжение ЗСИПБ
- 17.5 В
Емкость ЗСИПБ
- 4920 мАч
Тип батареи ЗСИПБ
- LiPo 2S
Мощность ЗСИПБ
- 37.39 Вт/ч
Диапазон рабочих температур ЗСИПБ
- От -20° до 40°C
Высокочастотный модуль GNSS
- GPS+BeiDou+Galileo*（Азия); GPS+GLONASS+Galileo* (другие регионы); Используемые частоты: GPS：L1/L2; ГЛОНАСС：L1/L2; BeiDou：B1/B2; Galileo*：E1/E5a; Время первой фиксации：< 50 сек
Точность позиционирования GNSS
- по вертикали 1.5 см + 1 п/м (СКО); по вертикали 1 см + 1 п/м (СКО); 1 п/м означает ошибку, которая увеличивается на каждый км полета дрона.
Система передачи видео
- OcuSync
Наименование приложения
- GS RTK
Поддерживаемые SD-карты
- MicroSD макс. емкостью 128 Гб. Class 10 или UHS-1 при номинальной требуемой скорости записи ≥ 15 Мб/сек
Точность картографирования**
- Точность картографирования соответствует требованиям стандартов точности для цифровых ортофотоснимков класса III Американского общества фотограмметрии и дистанционного зондирования.; ** Реальная точность зависит от освещения на месте, состояния, высоты дрона, используемого ПО для картографии и ряда других факторов при съемке.
Размер пикселя по земной поверхности GSD
- (H/36.5) см/пикс, H обозначает высоту дрона относительно снимаемого объекта (единица: м)
Эффективность обработки данных
- Макс. рабочая площадь около 1 км2 за один полет (на высоте 182 м, например, GSD составляет около 5 см/пикс, соответствуя требованиям стандартов точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотоснимков класса Ⅲ)
